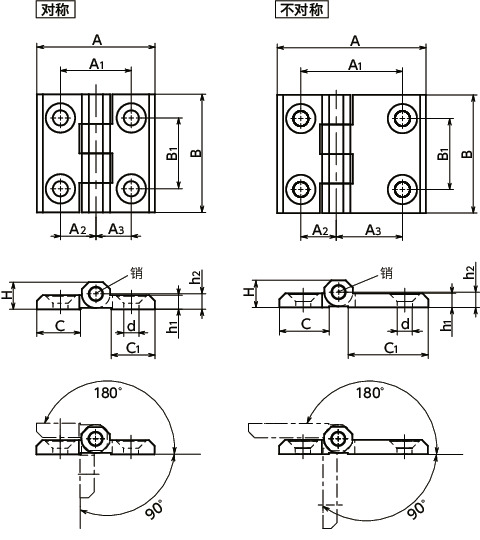

形状図
单位 : mm
| 型号 | A | B | A1 | A2 | A3 | B1 | C | C1 | d | H | h1 | h2 | 类型 | 质量 （g） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNGS-90-60-A-NI | 90 | 60 | 63 | 18 | 45 | 36 | 26 | 56 | 8.4 | 15 | 8 | 8.5 | 不对称 | 288 | M8×25 | CAD | 请求报价 |
材质、表面处理
| HNGS-A-NI | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷砂处理 |
| 销 | 相当于SUS316L |
| 内六角埋头螺栓 （螺丝附带的服务） |
SUSXM7 |
特点

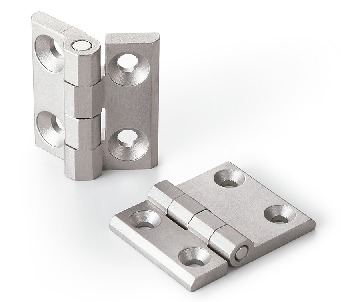

- 全金属制的铰链。
- 具有厚重感的设计。适用于重载用途。
- 主体材质为耐腐蚀性优良的不锈钢铸件。
- 选购件附带安装用的内六角埋头螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNGS-30-30-A-NI | 1800 | 800 | 800 |
| HNGS-40-40-A-NI | 4000 | 3000 | 2100 |
| HNGS-50-50-A-NI | 6900 | 3200 | 2600 |
| HNGS-60-60-A-NI | 10000 | 5000 | 5000 |
| HNGS-63-50-A-NI | 4000 | 2000 | 1500 |
| HNGS-76-50-A-NI | 4000 | 2000 | 1200 |
| HNGS-90-60-A-NI | 4500 | 2000 | 1500 |
| HNGS-120-60-A-NI | 4500 | 2000 | 1200 |
＊1： 在不影响功能和外观的范围内，开始发生微小变形的载荷。
