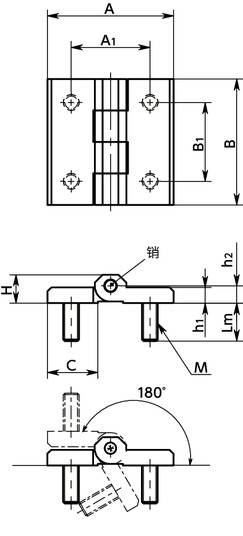

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | C | H | Lm | M | A1 | A2 | A3 | B1 | C1 | h1 | h2 | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNGS-40-40-C-NI | 40 | 40 | 16 | 9 | 11 | M5 | 25 | 12.5 | 12.5 | 25 | 16 | 5 | 5.5 | 56 | CAD | 请求报价 |
| HNGS-50-50-C-NI | 50 | 50 | 21 | 11.5 | 13 | M6 | 30 | 15 | 15 | 30 | 21 | 6 | 6.5 | 105 | CAD | 请求报价 |
| HNGS-60-60-C-NI | 60 | 60 | 26 | 15 | 17 | M8 | 36 | 18 | 18 | 36 | 26 | 8 | 8.5 | 205 | CAD | 请求报价 |
材质、表面处理
| HNGS-C-NI | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷砂处理 |
| 销 | 相当于SUS316L |
| 螺纹部 | 相当于SUS304 |

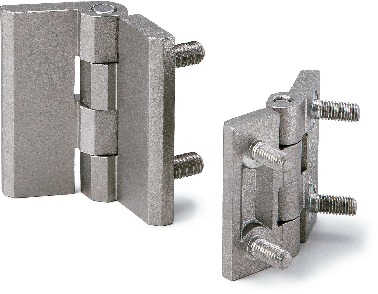

特点
- 全金属制的铰链。
- 具有厚重感的设计。适用于重载用途。
- 主体材质为耐腐蚀性优良的不锈钢铸件。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNGS-40-40-C-NI | 2300 | 1000 | 2000 |
| HNGS-50-50-C-NI | 2800 | 1300 | 2000 |
| HNGS-60-60-C-NI | 4500 | 1500 | 3900 |
＊1： 在不影响功能和外观的范围内，开始发生微小变形的载荷。
