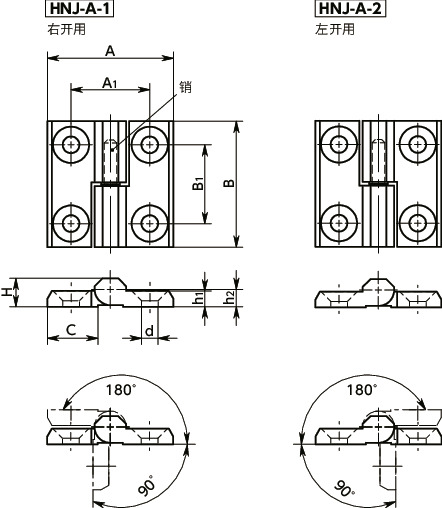

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | C | d | H | A1 | B1 | h1 | h2 | 质量 （g） |
螺丝附带的服务 螺纹尺寸 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNJ-60-60-A-1-SG | 60 | 60 | 26 | 8.3 | 15 | 36 | 36 | 8 | 8.5 | 160 | M8×25 | CAD | 请求报价 |
| HNJ-60-60-A-1-BK | 60 | 60 | 26 | 8.3 | 15 | 36 | 36 | 8 | 8.5 | 160 | M8×25 | CAD | 请求报价 |
一看就会的产品使用要领解说
材质、表面处理
| HNJ-A | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（各种颜色） |
| 销 | SUS303 |
| 内六角埋头小螺丝 （螺丝附带服务） |
SUSXM7 |
特点
- 主体具有一定厚度，耐久性更强的全金属制铰链。
-

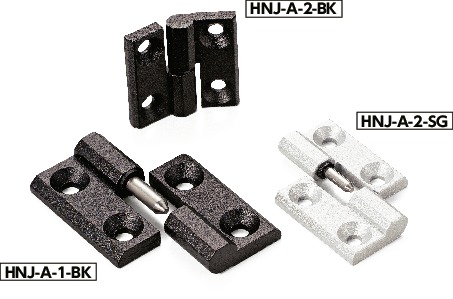

偏置型。备有右开用和左开用两种。
HNJ-A-1----右开用
HNJ-A-2----左开用 -
分为2种颜色。可根据型号的末尾符号进行选择。
HNJ-A-SG----亚光银
HNJ-A-BK----亚光黑
- 选购件附带安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带的服务（费用另计）。

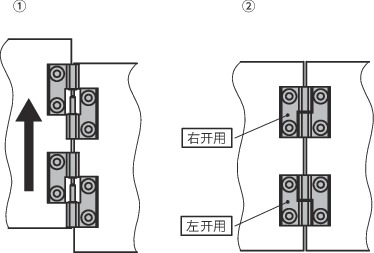

使用方法
- 可通过对准销的方向，安装、拆卸装有铰链的门。
- 无需拆卸门时，请组合使用右开用和左开用铰链，将销对置安装。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNJ-40-40-A | 2200 | 1600 | 1500 |
| HNJ-50-50-A | 3000 | 2500 | 2500 |
| HNJ-60-60-A | 4300 | 3500 | 3100 |
＊1： 在不影响功能和外观的范围内，开始发生微小变形的载荷。
