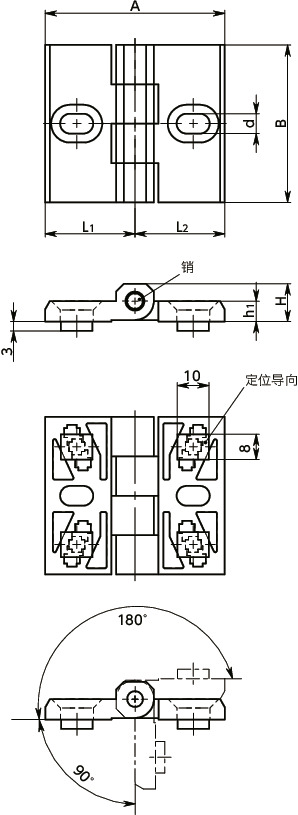

形状図
单位 : mm
一看就会的产品使用要领解说
材质、表面处理
| HNP | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（亚光黑） |
| 销 | SUS303 |
| 定位导向 | 锌压铸件 |
| 内六角埋头小螺丝 （螺丝附带的服务） |
SUSXM7 |

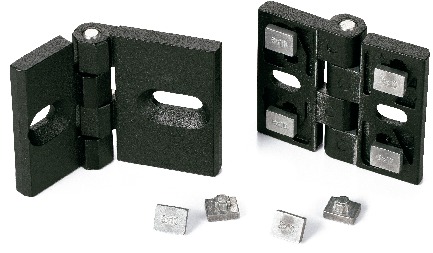

特点
- 适用于铝型材的金属制铰链。
- 通过主体背面的定位导向，可设定铝型材之间的距离。
- 适用于槽宽8mm及10mm的铝型材。
- 主体为锌压铸件制。采用具有一定厚度的形状，耐久性更强。
- 选购件附带安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带的服务（费用另计）。

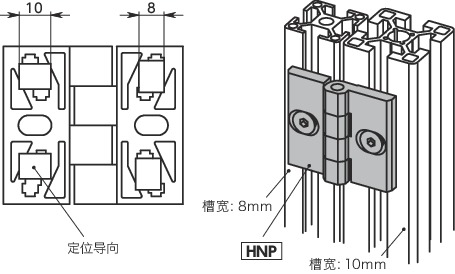

使用例
可通过变更定位导向的方向，安装在槽宽8mm及10mm的铝型材上。
可设定的铝型材之间的距离
单位 : mm
| HNP-57-BK | HNP-68-BK | HNP-80-BK | ||||||
|---|---|---|---|---|---|---|---|---|
| P | m1 | m2 | P | m1 | m2 | P | m1 | m2 |
| 33 | 16.5 | 16.5 | 37.5 | 16.5 | 21 | 42 | 21 | 21 |
| 34 | 16.5 | 17.5 | 38 | 16.5 | 21.5 | 42.5 | 21 | 21.5 |
| 35 | 16.5 | 18.5 | 40 | 16.5 | 23.5 | 44.5 | 21 | 23.5 |
| 35.5 | 16.5 | 19 | 42.5 | 16.5 | 26 | 47 | 21 | 26 |
| 36.5 | 16.5 | 20 | 44 | 16.5 | 27.5 | 48.5 | 21 | 27.5 |
| 35 | 17.5 | 17.5 | 47.5 | 16.5 | 31 | 52 | 21 | 31 |
| 36 | 17.5 | 18.5 | 38.5 | 17.5 | 21 | 43 | 21.5 | 21.5 |
| 36.5 | 17.5 | 19 | 39 | 17.5 | 21.5 | 45 | 21.5 | 23.5 |
| 37.5 | 17.5 | 20 | 41 | 17.5 | 23.5 | 47.5 | 21.5 | 26 |
| 37 | 18.5 | 18.5 | 43.5 | 17.5 | 26 | 49 | 21.5 | 27.5 |
| 37.5 | 18.5 | 19 | 45 | 17.5 | 27.5 | 52.5 | 21.5 | 31 |
| 38.5 | 18.5 | 20 | 48.5 | 17.5 | 31 | 47 | 23.5 | 23.5 |
| 38 | 19 | 19 | 39.5 | 18.5 | 21 | 49.5 | 23.5 | 26 |
| 39 | 19 | 20 | 40 | 18.5 | 21.5 | 51 | 23.5 | 27.5 |
| 40 | 20 | 20 | 42 | 18.5 | 23.5 | 54.5 | 23.5 | 31 |
| 44.5 | 18.5 | 26 | 52 | 26 | 26 | |||
| 46 | 18.5 | 27.5 | 53.5 | 26 | 27.5 | |||
| 49.5 | 18.5 | 31 | 57 | 26 | 31 | |||
| 40 | 19 | 21 | 55 | 27.5 | 27.5 | |||
| 40.5 | 19 | 21.5 | 58.5 | 27.5 | 31 | |||
| 42.5 | 19 | 23.5 | 62 | 31 | 31 | |||
| 45 | 19 | 26 | ||||||
| 46.5 | 19 | 27.5 | ||||||
| 50 | 19 | 31 | ||||||
| 41 | 20 | 21 | ||||||
| 41.5 | 20 | 21.5 | ||||||
| 43.5 | 20 | 23.5 | ||||||
| 46 | 20 | 26 | ||||||
| 47.5 | 20 | 27.5 | ||||||
| 51 | 20 | 31 | ||||||
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNP-57-BK | 1150 | 1500 | 600 |
| HNP-68-BK | 1500 | 1200 | 750 |
| HNP-80-BK | 2500 | 2500 | 1000 |
＊1： 在不影响功能和外观的范围内，开始发生微小变形的载荷。
