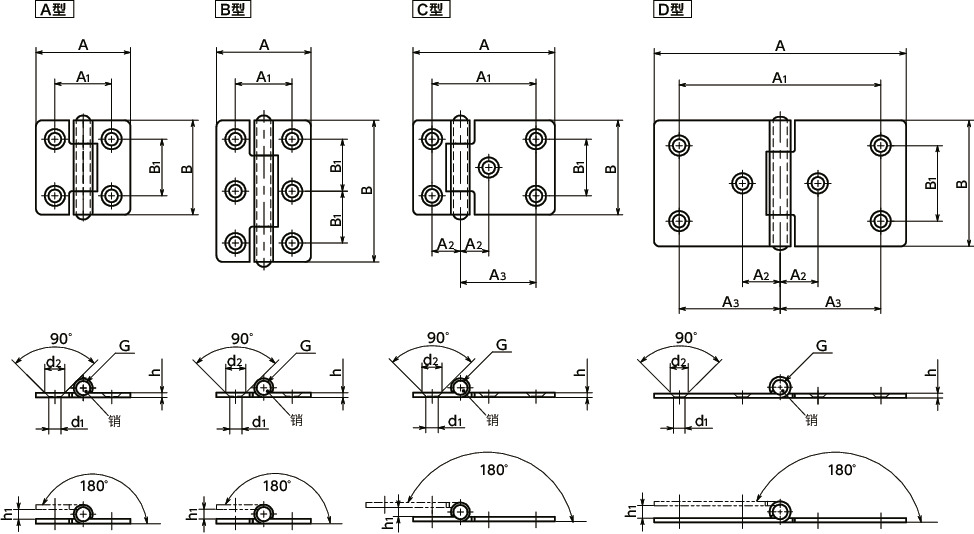

形状図
单位 : mm
| 型号 | A | B | A1 | A2 | A3 | B1 | d1 | d2 | h | h1 | G | 类型 | 质量 （g） |
螺丝附带的服务 螺纹尺寸 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNSH-30-45-A | 30 | 45 | 18 | - | - | 16.5 | 4 | 6.4 | 1.5 | 3 | 3 | B型 | 21 | M4×6 | CAD | 请求报价 |
材质、表面处理
| HNSH-A | |
|---|---|
| 主体 | 钢 镀锌 三价铬酸盐处理 |
| 销 | 相当于SUS304 |
| 十字槽小头埋头小螺钉 （螺丝附带服务） |
SUSXM7 |
特点

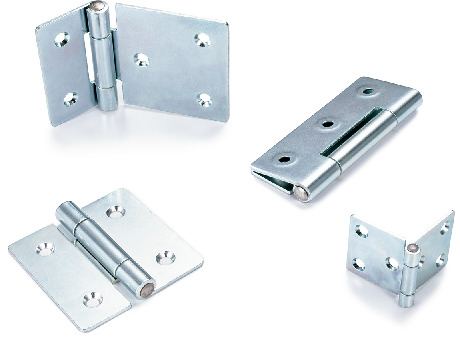

- 全金属制的铰链。
- 采用减小厚度的简单设计。
- 通过纵横尺寸组合，可以从多种形状中选择。
- 安装孔采用埋头孔规格。
- 适用于轻载至中载的用途。请根据载荷选择。破坏载荷请参照强度。
- 选购件附带安装用的十字槽小头埋头小螺钉（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNSH-30-30-A | 500 | 500 | 700 |
| HNSH-30-45-A | 750 | 700 | 1300 |
| HNSH-40-40-A | 1000 | 1000 | 2000 |
| HNSH-40-60-A | 1500 | 1300 | 2400 |
| HNSH-45-30-A | 500 | 450 | 700 |
| HNSH-50-50-A | 2000 | 1000 | 2500 |
| HNSH-50-75-A | 2250 | 1300 | 2500 |
| HNSH-60-30-A | 500 | 450 | 700 |
| HNSH-60-40-A | 1000 | 1000 | 1200 |
| HNSH-60-60-A | 2500 | 1000 | 2800 |
| HNSH-60-90-A | 3000 | 1200 | 3000 |
| HNSH-75-50-A | 2000 | 1000 | 1600 |
| HNSH-80-40-A | 1000 | 1000 | 1200 |
| HNSH-90-60-A | 2500 | 1000 | 1100 |
| HNSH-100-50-A | 1600 | 700 | 1200 |
| HNSH-120-60-A | 2500 | 1000 | 1100 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。
