形状図
单位 : mm
| 型号 | A | B | A1 | A2 | A3 | B1 | d | h | h1 | G | 类型 | 质量 （g） |
螺丝附带的服务 螺纹尺寸 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNSHS-80-40-B | 80 | 40 | 65 | 12.5 | 32.5 | 25 | 4.2 | 2 | 4 | 4 | D型 | 58 | M4×8 | CAD | 请求报价 |
材质、表面处理
| HNSHS-B | |
|---|---|
| 主体 | 相当于SUS304 |
| 销 | 相当于SUS304 |
| 内六角螺栓 （螺丝附带服务） |
SUSXM7 |
特点

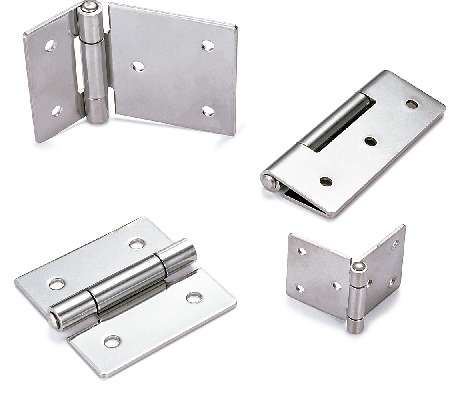

- 全不锈钢制的铰链。
- 采用减小厚度的简单设计。
- 通过纵横尺寸组合，可以从多种形状中选择。
- 安装孔采用通孔。
- 适用于轻载至中载的用途。请根据载荷选择。破坏载荷请参照强度。
- 选购件附带安装用的内六角螺栓（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNSHS-30-30-B | 500 | 500 | 700 |
| HNSHS-30-45-B | 750 | 700 | 1300 |
| HNSHS-40-40-B | 1000 | 1000 | 2000 |
| HNSHS-40-60-B | 1500 | 1300 | 2400 |
| HNSHS-45-30-B | 500 | 450 | 700 |
| HNSHS-50-50-B | 2000 | 1000 | 2500 |
| HNSHS-50-75-B | 2250 | 1300 | 2500 |
| HNSHS-60-30-B | 500 | 450 | 700 |
| HNSHS-60-40-B | 1000 | 1000 | 1200 |
| HNSHS-60-60-B | 2500 | 1000 | 2800 |
| HNSHS-60-90-B | 3000 | 1200 | 3000 |
| HNSHS-75-50-B | 2000 | 1000 | 1600 |
| HNSHS-80-40-B | 1000 | 1000 | 1200 |
| HNSHS-90-60-B | 2500 | 1000 | 1100 |
| HNSHS-100-50-B | 1600 | 700 | 1200 |
| HNSHS-120-60-B | 2500 | 1000 | 1100 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。
