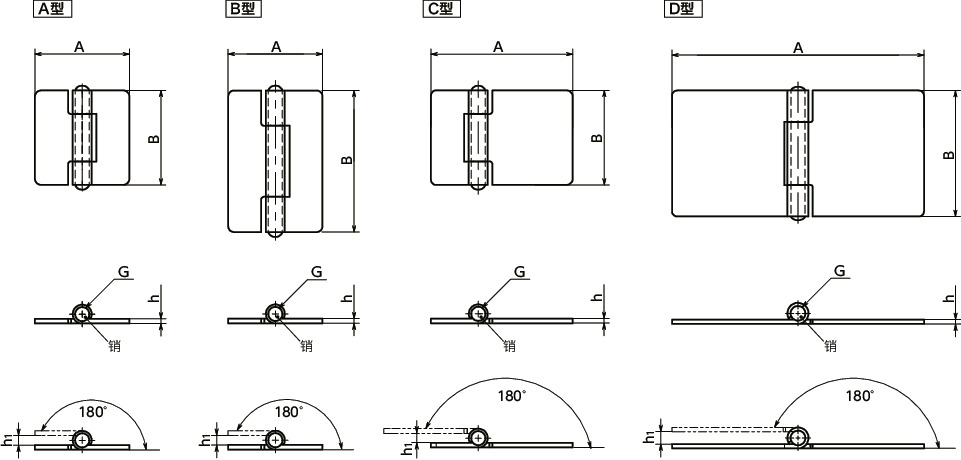

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | h | h1 | G | 类型 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| HNSHS-30-30-N | 30 | 30 | 1.5 | 3 | 3 | A型 | 15 | CAD | 请求报价 |
| HNSHS-40-40-N | 40 | 40 | 2 | 4 | 4 | A型 | 34 | CAD | 请求报价 |
| HNSHS-50-50-N | 50 | 50 | 2 | 6 | 6 | A型 | 62 | CAD | 请求报价 |
| HNSHS-60-60-N | 60 | 60 | 2 | 6 | 6 | A型 | 83 | CAD | 请求报价 |
| HNSHS-30-45-N | 30 | 45 | 1.5 | 3 | 3 | B型 | 22 | CAD | 请求报价 |
| HNSHS-40-60-N | 40 | 60 | 2 | 4 | 4 | B型 | 52 | CAD | 请求报价 |
| HNSHS-50-75-N | 50 | 75 | 2 | 6 | 6 | B型 | 93 | CAD | 请求报价 |
| HNSHS-60-90-N | 60 | 90 | 2 | 6 | 6 | B型 | 122 | CAD | 请求报价 |
| HNSHS-45-30-N | 45 | 30 | 1.5 | 3 | 3 | C型 | 20 | CAD | 请求报价 |
| HNSHS-60-40-N | 60 | 40 | 2 | 4 | 4 | C型 | 47 | CAD | 请求报价 |
| HNSHS-75-50-N | 75 | 50 | 2 | 6 | 6 | C型 | 81 | CAD | 请求报价 |
| HNSHS-90-60-N | 90 | 60 | 2 | 6 | 6 | C型 | 111 | CAD | 请求报价 |
| HNSHS-60-30-N | 60 | 30 | 1.5 | 3 | 3 | D型 | 25 | CAD | 请求报价 |
| HNSHS-80-40-N | 80 | 40 | 2 | 4 | 4 | D型 | 59 | CAD | 请求报价 |
| HNSHS-100-50-N | 100 | 50 | 2 | 6 | 6 | D型 | 99 | CAD | 请求报价 |
| HNSHS-120-60-N | 120 | 60 | 2 | 6 | 6 | D型 | 139 | CAD | 请求报价 |
材质、表面处理
| HNSHS-N | |
|---|---|
| 主体 | 相当于SUS304 |
| 销 | 相当于SUS304 |
特点

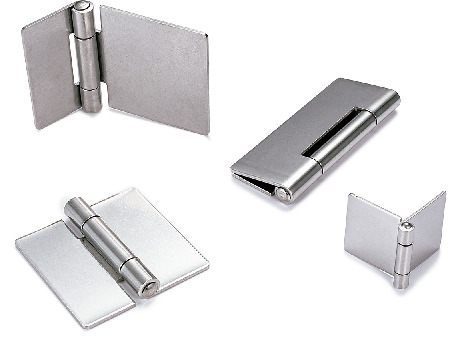

- 全不锈钢制的铰链。
- 采用减小厚度的简单设计。
- 通过纵横尺寸组合，可以从多种形状中选择。
- 没有安装孔。可通过焊接或客户自行加工孔来进行安装。
- 适用于轻载至中载的用途。请根据载荷选择。破坏载荷请参照强度。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNSHS-30-30-N | 500 | 500 | 700 |
| HNSHS-30-45-N | 750 | 700 | 1300 |
| HNSHS-40-40-N | 1000 | 1000 | 2000 |
| HNSHS-40-60-N | 1500 | 1300 | 2400 |
| HNSHS-45-30-N | 500 | 450 | 700 |
| HNSHS-50-50-N | 2000 | 1000 | 2500 |
| HNSHS-50-75-N | 2250 | 1300 | 2500 |
| HNSHS-60-30-N | 500 | 450 | 700 |
| HNSHS-60-40-N | 1000 | 1000 | 1200 |
| HNSHS-60-60-N | 2500 | 1000 | 2800 |
| HNSHS-60-90-N | 3000 | 1200 | 3000 |
| HNSHS-75-50-N | 2000 | 1000 | 1600 |
| HNSHS-80-40-N | 1000 | 1000 | 1200 |
| HNSHS-90-60-N | 2500 | 1000 | 1100 |
| HNSHS-100-50-N | 1600 | 700 | 1200 |
| HNSHS-120-60-N | 2500 | 1000 | 1100 |
＊1： 在不影响功能及外观的范围内，开始发生微小变形的载荷。
