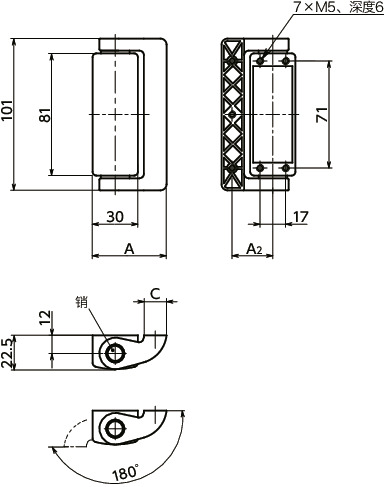

形状図
单位 : mm
| 型号 | A | A2 | C | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| HNSW-N-49-101 | 49 | 27 | 15 | 267 | CAD | 请求报价 |
材质、表面处理
| HNSW-N | |
|---|---|
| 主体 | 锌压铸件 粉末涂装（金属银） |
| 销 | 相当于SUS303 |
特点

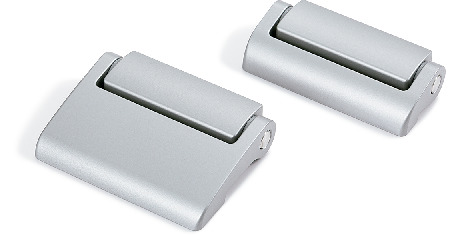

- 与安全开关铰链HNSW形状相同的无开关功能的锌压铸件制铰链。
- 铰链为内螺纹型，从门的背面安装可以防止破坏。
- 安装安全开关铰链HNSW的门上安装多个铰链时，可以作为第2个以后的铰链使用。
- 也可以单独使用HNSW-N。
安装

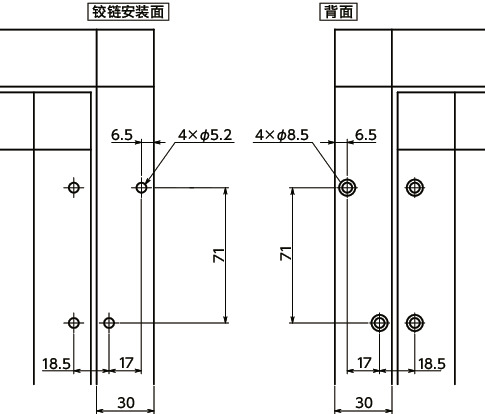

安装示例（将HNSW-N-49-101安装到中空的□30方形框架上时）
安装铰链使用的螺纹长度，请设定为安装对象门、盖板的厚度t尺寸＋6mm。更长或更短可能会损坏铰链。
推荐的紧固扭矩为5N・m。
铰链的旋转角度
使用时铰链的旋转角度请勿超过180°。
强度
| 型号 | 容许载荷 | |||
|---|---|---|---|---|
| LA(N) | LR(N) | LR90(N) | T(N・m) | |
| HNSW-N-49-101 | 1500 | 1000 | 1000 | 25 |
| HNSW-N-79-101 | 750 | 500 | 500 | 12 |
表中数值为参考值，并非保证值。

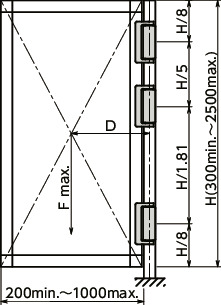

门的重量
使用1个铰链时
HNSW-N-49-101：F max.(N)＝25,000(N・mm) / D(mm)
HNSW-N-79-101：
F max.(N)＝12,500(N・mm) / D(mm)
使用2个铰链时
HNSW-N-49-101：F max.(N)＝200,000(N・mm) / D(mm)
HNSW-N-79-101：
F max.(N)＝100,000(N・mm) / D(mm)
使用3个铰链时
HNSW-N-49-101：F max.(N)＝250,000(N・mm) / D(mm)
HNSW-N-79-101：
F max.(N)＝200,000(N・mm) / D(mm)
