形状図
单位 : mm
| 型号 | A | A2 | C | L(m) | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| HNSW-49-101-A | 49 | 27 | 15 | - | 297 | CAD | 请求报价 |
材质、表面处理
| HNSW | |
|---|---|
| 主体 | 锌压铸件 粉末涂装（金属银） |
| 销 | 相当于SUS303 |

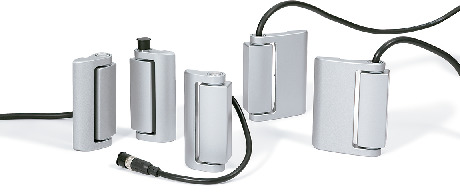

特点
- 此种铰链为锌压铸件制造，可用于装置、安全栅栏等的门和盖板的安全开关和监视。
- 打开门时，开关的接点就会启动。通过NC接点在门打开的同时切断电路，同时通过NO接点通知门的打开。
- NC接点由于具备直接开路动作型的慢动作接点，所以可在动作时切实断开。
- 可以调整开关动作角度。
- 铰链为内螺纹型，从门的背面安装可以防止破坏。
-
有2种配线类型。

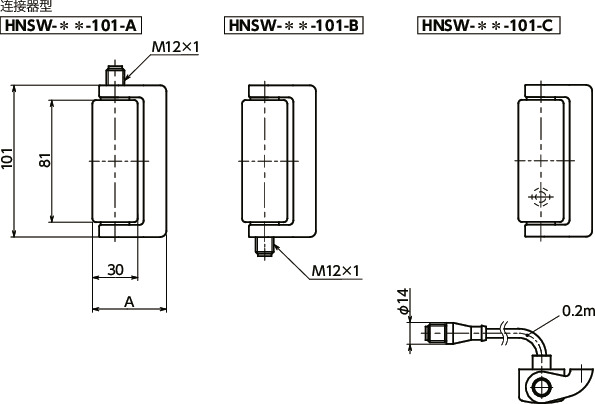

HNSW-＊＊-101-＊----连接器型

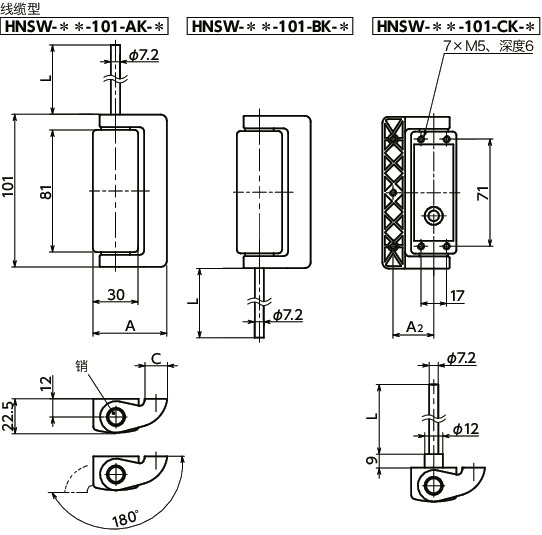

HNSW-＊＊-101-＊K-＊----线缆型 - 两种类型均可以从3种配线引出方向中选择。
- 连接器型HNSW-＊＊-101-＊可以使用带连接器的线缆USCA-M12-8-＊-＊。
使用注意事项
- 请勿在以下环境中使用：
·由于急剧的温度变化而产生结露的场所
·对开关产生强烈振动的场所
·有爆炸性气体或易燃性气体的场所 -
安装过程中和安装后的注意事项
安装和维护必须由具备相关资格的人员实施。 -
冲击和振动
请勿对开关施以冲击。过度的冲击或振动可能无法保证开关的正常工作。 -
配线时的注意事项
请确认电压和电流小于“规格”中使用负荷类别规定的使用电压和电流。
请将接点保护用的保险丝串联使用。
在任何情况下，都不要打开开关的后盖。 -
使用限制
使用安全开关铰链HNSW时请按照使用说明书充分遵守动作限度和安全事项。
使用安全开关铰链HNSW时，必须了解并遵守以下标准。
·EN 954-1
·EN 60204-1
·EN 1088
·EN ISO 12100-1
·EN ISO 12100-2
请勿以下述未设想的用途或安装方法使用。
请勿用于核电站、火车、飞机、汽车、焚烧炉、医疗机械或其他需要两人以上且安全依赖于开关正确操作的用途。
安装

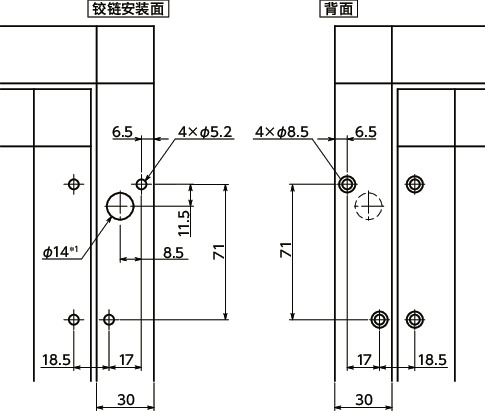

安装示例（将HNSW-49-101-＊安装到中空的□30方形框架上时）
＊1： 使用HNSW-＊＊-101-CHNSW-＊＊-101-CK-＊时
安装铰链使用的螺纹长度，请设定为安装对象门、盖板的厚度t尺寸＋6mm。更长或更短可能会损坏铰链。
推荐的紧固扭矩为5N・m。
HNSW-＊＊-101-CHNSW-＊＊-101-CK-＊可在门的内部配线。
铰链的旋转角度
使用时铰链的旋转角度请勿超过180°。

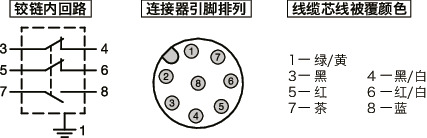

配线、连接器
将安全开关铰链HNSW作为安全开关（门联锁装置）时，电路必须连接NC接点，并串联NC接点电路保护用保险丝。
连接器型安全开关铰链HNSW-＊＊-101-＊可以使用带连接器的线缆USCA-M12-8-＊-＊。
从电路中拔下连接器型HNSW-＊＊-101-＊的连接器之前，请关闭电路电压。
连接器型HNSW-＊＊-101-＊只能用于PELV电路。
开关动作角度的确认、调整
检查开关的工作角度，如有必要，请用一字螺丝刀调整工作角度。
关于铰链的开关功能，请在机器开始运转前确认开关工作正常。
之后，请确认每次铰链打开时，保护装置都会使机器停止。
关于调整前的动作角度，NC接点为7°，NO接点为9°。
NC接点和NO接点的开关动作角度可以同时向0°方向最大调整到4°。
不能单独调整NC接点和NO接点的开关动作角度。（例如：NC接点的动作角度调整为5°时，NO接点的动作角度调整为7°）
直接开路工作角度固定为11°。
密封塞的安装
安装铰链后，请务必使用附带的密闭塞堵住工作角度调整用孔。
如果未正确插入密闭塞，灰尘和液体可能会侵入电气接点，从而损坏设备的功能。
强度
| 型号 | 容许载荷 | |||
|---|---|---|---|---|
| LA(N) | LR(N) | LR90(N) | T(N・m) | |
| HNSW-49-101-＊ | 1500 | 1000 | 1000 | 25 |
| HNSW-79-101-＊ | 750 | 500 | 500 | 12 |
表中数值为参考值，并非保证值。
规格
| HNSW-＊＊-101-＊ 连接器型 |
HNSW-＊＊-101-＊K-＊ 线缆型 |
|
|---|---|---|
| 使用负荷类别规定的 使用电压和电流 |
AC 15: AC24V / 2A＊1 DC 13: DC24V / 2A＊1 |
AC 15: AC250V / 4A＊1 DC 13: DC250V / 0.3A＊1 |
| 额定电压 | 最大DC36V、最大AC30V | 最大DC250V、最大AC250V |
| 保险丝额定 | 2A 500V, Typ gG | 6A 500V, Typ gG |
| 连接部 | 连接器（M12 A线 8极 公） | 散线 |
| 附条件短路电流 | 1000A＊1 | |
| 接点材质 | 银合金 | |
| 开关原理 | 慢动作接点、直接开路动作型＊2 | |
| 线缆 | 0.5mm2 7芯线缆 包覆：PVC H05VV-F＊3 | |
| 操作速度 | 2°/s～90°/s＊4 | |
| 每小时的最大开关次数 | 600 次/h＊4 | |
| 机械寿命 | 约100万次＊4 | |
| 寿命时间 | 约20年＊5 | |
| 电气寿命（B10d） | 约500万次＊6 | |
| 使用温度范围 | -25℃～80℃ | |
| 可使用的污染度 | 3＊4 | |
| IP保护等级 | IP67/IP69K＊7 | |
| 认证 | CE标志 | |
| 安全等级 | SIL 3＊5 | |
| 性能等级 | PL e＊5 | |
＊1： 符合EN 60947-5-1
＊2： 符合IEC 60947-5-1 附录K
＊3： 符合IEC 60332-1-2
＊4： 符合IEC 60947-5-1
＊5： 符合EN ISO 13849-1
＊6： 符合EN 61820-2
＊7： 符合EN 60529

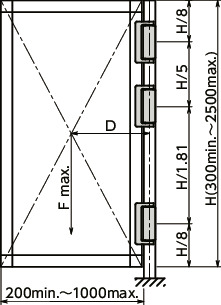

门的重量
使用1个铰链时
HNSW-49-101-＊ HNSW-49-101-＊K-＊：F max.(N)＝25,000(N・mm) / D(mm)
HNSW-79-101-＊HNSW-79-101-＊K-＊：
F max.(N)＝12,500(N・mm) / D(mm)
使用2个铰链时
HNSW-49-101-＊ HNSW-49-101-＊K-＊：F max.(N)＝200,000(N・mm) / D(mm)
HNSW-79-101-＊HNSW-79-101-＊K-＊：
F max.(N)＝100,000(N・mm) / D(mm)
使用3个铰链时
HNSW-49-101-＊ HNSW-49-101-＊K-＊：F max.(N)＝250,000(N・mm) / D(mm)
HNSW-79-101-＊HNSW-79-101-＊K-＊：
F max.(N)＝200,000(N・mm) / D(mm)
