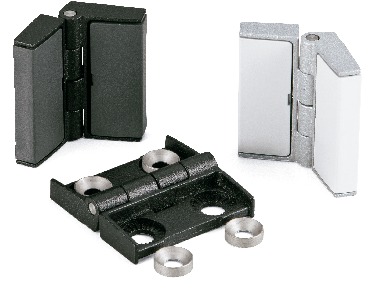

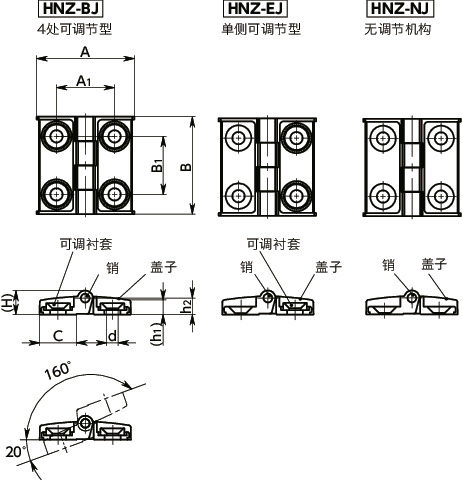

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | C | d | H | A1 | B1 | h1 | h2 | 颜色 | 质量 （g） |
螺丝附带的服务 螺纹尺寸 |
调整型 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNZ-42-42-EJ-SG | 42 | 42 | 17 | 5.3 | 11 | 25 | 25 | 6.5 | 7.5 | SG | 51 | M5×20 | 单侧可调节 | CAD | 请求报价 |
| HNZ-42-42-EJ-BK | 42 | 42 | 17 | 5.3 | 11 | 25 | 25 | 6.5 | 7.5 | BK | 51 | M5×20 | 单侧可调节 | CAD | 请求报价 |
一看就会的产品使用要领解说
材质、表面处理
| HNZ | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（各种颜色） |
| 盖子 | 聚缩醛（各种颜色） |
| 可调衬套 | SUM22L 氮化处理 |
| 销 | SUS303 |
| 内六角埋头小螺丝 （螺丝附带的服务） |
SUSXM7 |
特点
- 通过移动可调衬套，可在±1.5mm的范围内对安装孔位置进行上下左右的微调。可在门上笔直安装铰链。
- 带罩盖。覆盖螺丝安装部，外观时尚。
- 主体为锌压铸件制。采用具有一定厚度的形状，耐久性更强。
-
备有3种调节型可选。
HNZ-BJ----4个安装孔均可调节
HNZ-EJ----一侧的2个安装孔可调节
HNZ-NJ----无调节机构
- 可根据型号的末尾符号选择主体及罩盖的颜色。
| 末尾符号 | 主体 | 盖子 |
|---|---|---|
| SG | 亚光银 | 浅灰 |
| BK | 亚光黑 | 亚光黑 |
- 选购件附带安装用的内六角埋头小螺丝（SUSXM7制）。请使用螺丝附带的服务（费用另计）。
强度
| 型号 | 破坏载荷（N）＊1 | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNZ-42-42-BJ | 1500 | 2100 | 1050 |
| HNZ-50-50-BJ | 1500 | 2200 | 1500 |
| HNZ-60-60-BJ | 2500 | 3200 | 1500 |
| HNZ-42-42-EJ | 1000 | 1500 | 1200 |
| HNZ-50-50-EJ | 1500 | 1700 | 1500 |
| HNZ-60-60-EJ | 2000 | 2000 | 1500 |
| HNZ-42-42-NJ | 1250 | 1350 | 1500 |
| HNZ-50-50-NJ | 1800 | 1900 | 2000 |
| HNZ-60-60-NJ | 3700 | 2600 | 2550 |
＊1： 在不影响功能和外观的范围内，开始发生微小变形的载荷。
调整型安装用孔部详图
