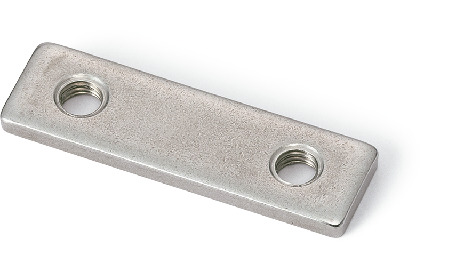

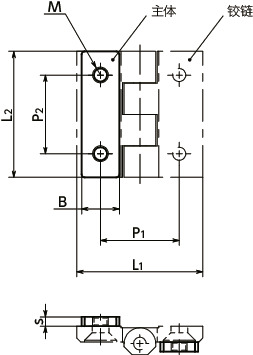

形状図
单位 : mm
| 型号 | L2 | B | M（粗牙） 螺纹公称直径 |
螺距 | L1＊1 | P1＊1 | P2 | s | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HNBFS-30-MT | 30 | 9 | M4 | 0.7 | 30 | 18 | 18 | 3 | 5 | CAD | 请求报价 |
＊1： 请选择安装的铰链尺寸与L1及P1一致的型号。
材质、表面处理
| HNBFS | |
|---|---|
| 主体 | SUS304 |
特点
- 与不锈钢制大型滑动铰链HNNVSHNNMSHNNHS及金属铰链组合使用的辅助垫片。
- 不锈钢制内螺纹型。
- 在外壳及门上加工通孔即可安装铰链。
- 不使用螺母和垫圈也能安装铰链。
使用例
适用铰链
| 型号 | 适用铰链 |
|---|---|
| HNBFS-30 | HNG-A/HNGA-A/HNGS-A-NI/HNGS-A-A4 |
| HNBFS-40 | HNG-C/HNGS-C-NI/HNG-A/HNGA-A/HNGS-A-NI/HNGS-A-A4/HNJ-A/HNJS-A/HNNVS/HNNMS/HNNHS |
| HNBFS-50 | HNG-C/HNGS-C-NI/HNG-A/HNGA-A/HNGS-A-NI/HNGS-A-A4/HNJ-A/HNJS-A/HNNVS/HNNMS/HNNHS |
| HNBFS-60 | HNG-C/HNGS-C-NI/HNG-A/HNGA-A/HNGS-A-NI/HNGS-A-A4/HNJ-A/HNJS-A/HNNVS/HNNMS/HNNHS |
