形状図
单位 : mm
| 型号 | L1 | L2 | B | M（粗牙） 螺纹公称直径 |
螺距 | P | s | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| HNBMS-60-20-MT | 60 | 20 | 25 | M8 | 1.25 | 36 | 4 | 46 | CAD | 请求报价 |
材质、表面处理
| HNBMS | |
|---|---|
| 主体 | SUS304 |

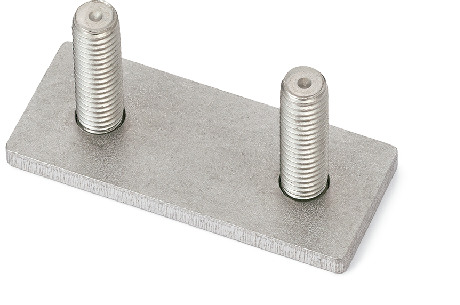

特点
- 不锈钢制大型滑动铰链HNNVSHNNMSHNNHS专用辅助垫片。
- 不锈钢制外螺纹型。
- 在外壳及门上加工通孔、或者通过焊接固定，均可安装铰链。
- 不使用螺栓和垫圈也能安装铰链。

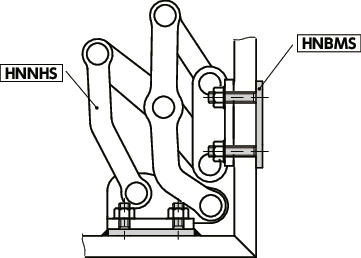

使用例
适用铰链
| 型号 | 适用铰链 |
|---|---|
| HNBMS-40 | HNNVS/HNNMS/HNNHS |
| HNBMS-50 | HNNVS/HNNMS/HNNHS |
| HNBMS-60 | HNNVS/HNNMS/HNNHS |
