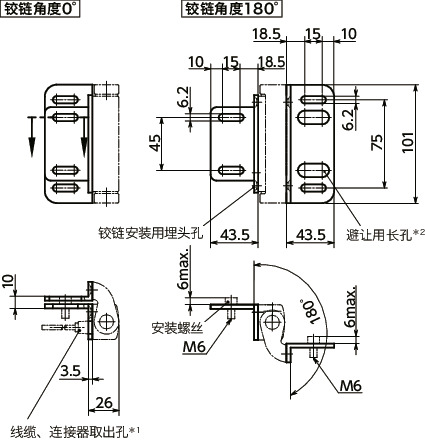

形状図
＊1： 使用HNSW-＊＊-101-CHNSW-＊＊-101-CK-＊时的取出孔。
＊2： 铰链角度为0°时避免安装螺丝与辅助垫片发生干扰的避让孔。
附带4颗埋头螺丝，用以将铰链固定在HNER上。
材质、表面处理
| HNER | |
|---|---|
| 主体 | 锌压铸件 粉末涂装（金属银） |
特点

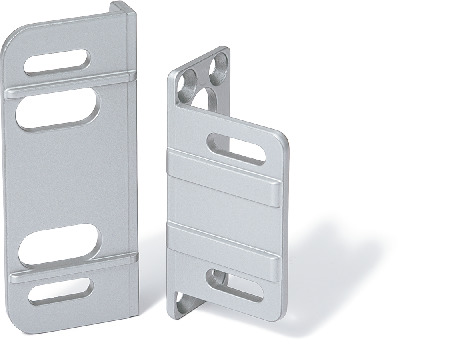

- 从门的侧面安装安全开关铰链HNSW和金属铰链HNSW-N时使用的锌压铸件制辅助垫片。
- 安装方便。
- 关门后HNER的安装螺丝会隐藏在门和门框之间，以防止破坏。
- 可通过主体上的长孔将其安装到铝型材等上。
- 附带4颗埋头螺丝，用以将铰链固定在HNER上。
- 不附带安装用螺丝（M6）。请另行准备。
安装示例
