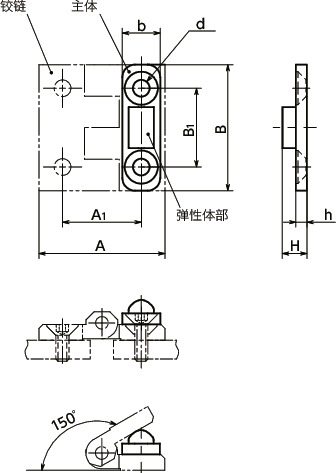

形状図
单位 : mm
| 型号 | B | b | d | h | H | B1 | A | A1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HNRB-50-150-BK | 50 | 15 | 6.3 | 4 | 9.2 | 30 | 50 | 30 | 12 | CAD | 请求报价 |
材质、表面处理
| HNRB | |
|---|---|
| 主体 | 钢 镀锌 静电喷涂（黑） |
| 弹性体部 | NBR 肖氏硬度A85±5 |
特点
- 铰链专用橡胶缓冲器。
- 减轻铰链关闭时的碰撞，限制旋转角度。
- 请组合使用金属铰链HNG-AHNG-A-CRHNGA-AHNGS-A-NIHNGS-A-A4HNHGS-AHNHGS-L和金属套芯铰链HNJ-AHNJS-A。HNG-AHNG-A-CRHNGA-AHNGS-A-NIHNGS-A-A4HNHGS-AHNHGS-LHNJ-AHNJS-A
使用例
