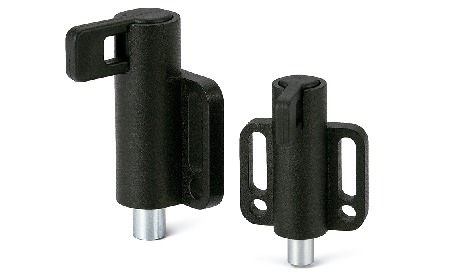

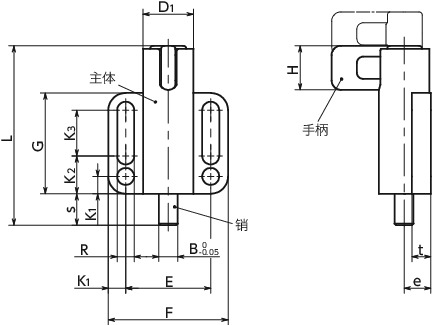

形状図
尺寸・CAD
单位 : mm
| 型号 | B | s | L | H | e | D1 | R | E | F | K1 | K2 | K3 | G | t | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBVX-6-38 | 6 | 10 | 57 | 14 | 8.5 | 16 | 5.4 | 27 | 38 | 5.5 | 12 | 14.5 | 32 | 6 | 21/27 | 68 | 1710 | CAD | 请求报价 |
| PBVX-8-38 | 8 | 10 | 57 | 14 | 8.5 | 16 | 5.4 | 27 | 38 | 5.5 | 12 | 14.5 | 32 | 6 | 21/27 | 68 | 3050 | CAD | 请求报价 |
| PBVX-8-46 | 8 | 12 | 71 | 17 | 11 | 20 | 6.4 | 33 | 46 | 6.5 | 14.5 | 19 | 40 | 6 | 25/38 | 120 | 3050 | CAD | 请求报价 |
| PBVX-10-38 | 10 | 10 | 57 | 14 | 8.5 | 16 | 5.4 | 27 | 38 | 5.5 | 12 | 14.5 | 32 | 6 | 21/27 | 71 | 4770 | CAD | 请求报价 |
| PBVX-10-46 | 10 | 12 | 71 | 17 | 11 | 20 | 6.4 | 33 | 46 | 6.5 | 14.5 | 19 | 40 | 6 | 25/38 | 130 | 4770 | CAD | 请求报价 |
| PBVX-12-46 | 12 | 12 | 71 | 17 | 11 | 20 | 6.4 | 33 | 46 | 6.5 | 14.5 | 19 | 40 | 6 | 25/38 | 140 | 6870 | CAD | 请求报价 |
材质、表面处理
| PBVX | |
|---|---|
| 手柄 | 尼龙6（亚光黑） |
| 主体 | 锌压铸件 静电喷涂（亚光黑） |
| 销 | SUM22L 三价铬酸盐处理 |
| 弹簧 | SUS301 |
特点
- 将手柄型分度柱塞和安装法兰一体化。
- 适用于设备、装置等的壁面安装。
- 通过手柄的上下动作可操作销插拔的简单构造。
- 安装时请使用市售的内六角螺栓等。使用长孔时，安装后可进行位置调整。
