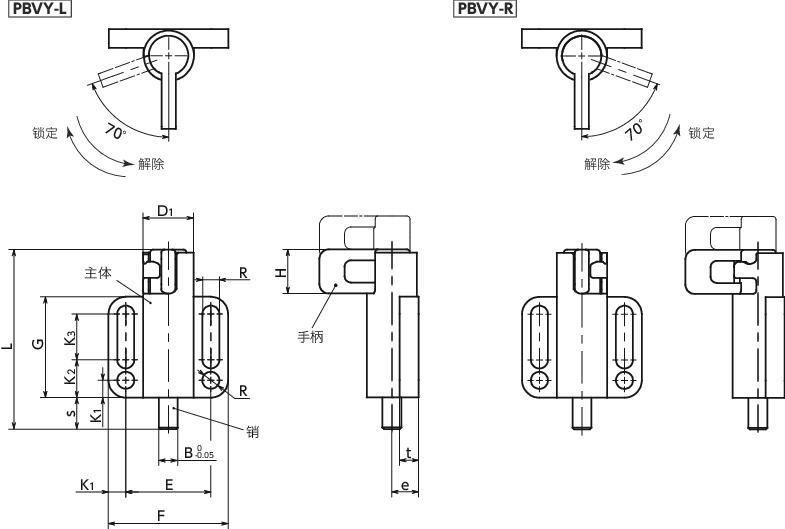

形状図
单位 : mm
| 型号 | B | s | L | H | e | D1 | R | E | F | K1 | K2 | K3 | G | t | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBVY-10-38-L | 10 | 10 | 57 | 14 | 8.5 | 16 | 5.4 | 27 | 38 | 5.5 | 12 | 14.5 | 32 | 6 | 21/27 | 71 | 4770 | CAD | 请求报价 |
材质、表面处理
| PBVY | |
|---|---|
| 手柄 | 尼龙6（亚光黑） |
| 主体 | 锌压铸件 静电喷涂（亚光黑） |
| 销 | SUM22L 三价铬酸盐处理 |
| 弹簧 | SUS301 |
特点
- 将手柄型分度柱塞和安装法兰一体化。
- 使手柄与法兰面垂直，拉起手柄时销缩回。此时，放倒手柄时可在销缩回的状态下锁定。
- 要将销返回原来位置时，使手柄与法兰面垂直。解除锁定，销在内置弹簧力的作用下复位。
- 销位于原来位置时，放倒手柄时也可锁定销。
- 通过主体上加工的切口，放倒手柄后保持锁定状态，可防止意外解除锁定。
- 安装时请使用市售的内六角螺栓等。使用长孔时，安装后可轻松进行位置调整。
-

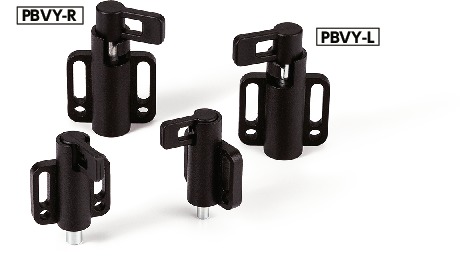

可根据末尾符号选择手柄的朝向。
PBVY-L----锁定时手柄向左
PBVY-R----锁定时手柄向右

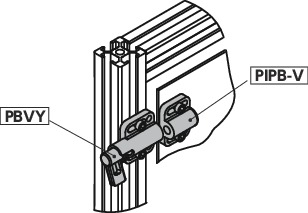

使用例
用作门的闩锁机构。
