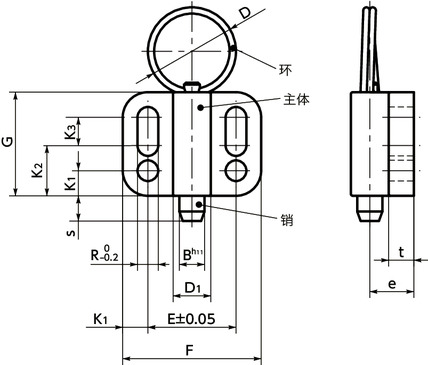

形状図
单位 : mm
| 型号 | G | t | e | F | D1 | R | E | K1 | K2 | K3 | B | D | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBXS-8-R | 33 | 6 | 12.5 | 34 | 12 | 5.4 | 23 | 5.5 | 12 | 15.5 | 8 | 30 | 8 | 6/22 | 65 | 4660 | CAD | 请求报价 |
材质、表面处理
| PBXS-R | |
|---|---|
| 环 | SUS301 |
| 主体 | SCS13（相当于SUS304） 喷丸 |
| 销 | SUS303 |
| 弹簧 | SUS301 |

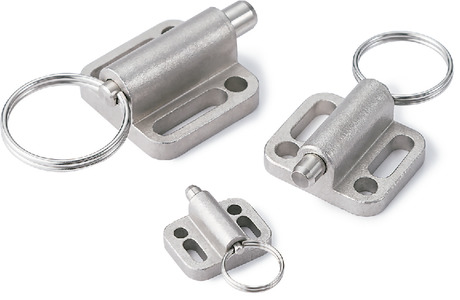

特点
- 将分度柱塞和安装法兰一体化。
- 全不锈钢制。耐腐蚀性优良。
- 适合在设备、装置等的壁面上安装。
- 请使用市售的内六角螺栓等进行安装。
- 使用长孔时，安装后可进行位置调整。
