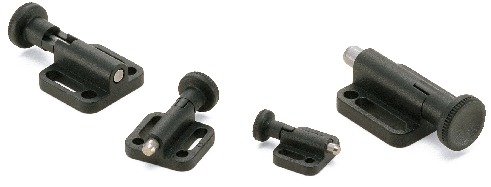

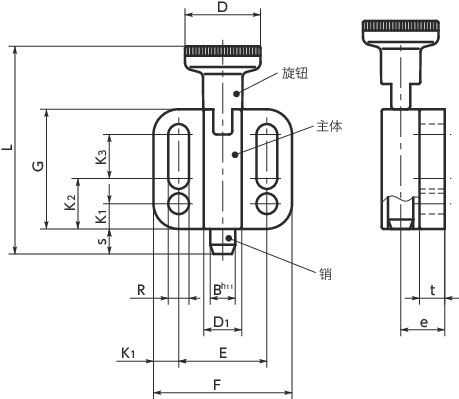

形状図
单位 : mm
| 型号 | D | L | G | t | e | F | D1 | R | E | K1 | K2 | K3 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBY-10-A | 25 | 72.5 | 40 | 6 | 14.5 | 39 | 14.5 | 6.5 | 27 | 6 | 15 | 18.5 | 10 | 10 | 4/25 | 70 | 7280 | CAD | 请求报价 |
材质、表面处理
| PBY-A | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体 | 锌压铸件 静电喷涂（亚光黑） |
| 销 | SUS303 |
| 弹簧 | SUS301 |
特点
- 将分度柱塞和安装法兰一体化。
- 适用于设备、装置等的壁面安装。
- 拉起旋钮后旋转90°，可在销缩回的状态下锁定。解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下旋钮复位。
- 安装时请使用市售的内六角螺栓等。
- 使用长孔时，安装后可进行位置调整。
