• 分度柱塞

PCX-6-B

分度柱塞 - 带锁定机构

Indexing Plunger with Rest Position

形状図

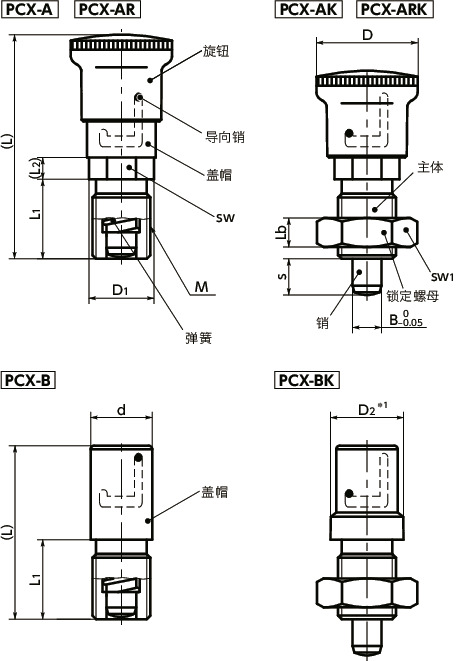

PCX分度柱塞 - 带锁定机构寸法図

*1: PCX-8-BPCX-8-BK的盖帽形状不同。D2尺寸请查看尺寸表。

单位 : mm

型号 锁定螺母的
有无
B s M(细牙)
螺纹公称直径
螺距 D D1 D2 L L1 L2 Lb sw sw1 d 载荷(N)
min./max.
质量
(g)
销的剪切载荷
(N)
适用轴环 CAD下载 请求报价
PCX-6-B - 6 8 M12 1.5 - 16 - 43 20 6 - 14 - 17 12/27 34 2620 PXCS-12-14-** CAD 请求报价

专用钥匙PCX-K另售。请另行订购。

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

PCX
旋钮 尼龙6(亚光黑)
主体
三价铬酸盐处理
相当于SUS303
弹簧 相当于SUS301
锁定螺母
三价铬酸盐处理
盖帽 尼龙6(各种颜色)

旋钮、锁定螺母的有无因型号而异。


特点

  • 带锁定结构的分度柱塞。锁定及解锁的操作方法请参考旋钮或盖帽侧面的图示。
  • 通常销收纳在主体中的分度柱塞。
  • 旋钮操作型和钥匙操作型已实现标准化。

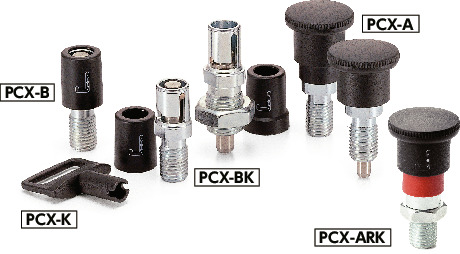

  • PCX-A PCX-AK PCX-AR PCX-ARK----旋钮操作型
    按住旋钮,销便会从主体伸出。
    将旋钮向侧面图示方向旋转90°时,导向销卡入锁定槽内,可在销伸出的状态下锁定。
    解除锁定时,请按下旋钮,反方向旋转90°,销便会在内置弹簧力的作用下复位。
    盖帽在销收起的常规状态下露出。
    PCX-ARPCX-ARK采用醒目的亚光红盖帽,便于直观掌握操作状态。
  • PCX-B PCX-BK----钥匙操作型
    将专用钥匙PCX-K(另售)从上方插入,用钥匙前端的凹槽按压导向销,即可使销突出。PCX-K
    将钥匙向图示方向旋转90°时,导向销卡入锁定槽内,可在销伸出的状态下锁定。
    解除锁定时,请按下钥匙,反方向旋转90°,销便会在内置弹簧力的作用下复位。
    若事先拔下钥匙,可防止意外操作。
  • 可根据型号的末尾符号选择操作类型、锁定螺母的有无以及盖帽颜色。
末尾符号 操作类型 锁定螺母 盖帽颜色
A 旋钮操作型 *1 亚光黑
AK 旋钮操作型 亚光黑
AR 旋钮操作型 *1 亚光红
ARK 旋钮操作型 亚光红
B 钥匙操作型 *1 亚光黑
BK 钥匙操作型 亚光黑

*1: 请使用防松件服务。


专用钥匙PCX-K

PCX分度柱塞 - 带锁定机构

型号 质量(g)
PCX-K 6

相关产品

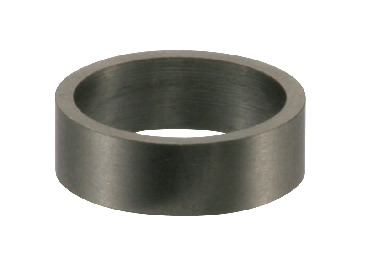

主体螺丝长于安装部时,在调整旋入长度时请使用分度柱塞用轴环PXCSPXCS
