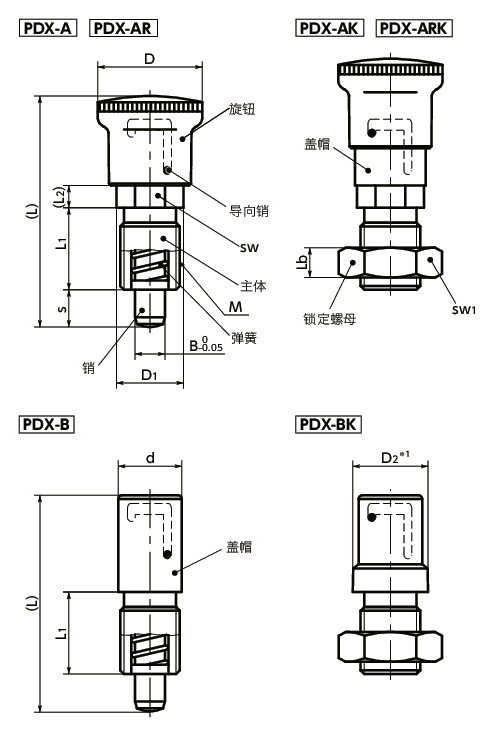

形状図
＊1： PDX-8-BPDX-8-BKPDX-10-M16-BPDX-10-M16-BK的盖帽形状不同。D2尺寸请查看尺寸表。
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
B | s | M（细牙） 螺纹公称直径 |
螺距 | D | D1 | D2 | L | L1 | L2 | Lb | sw | sw1 | d | 载荷（N） min./max. |
质量 (g) |
销的剪切载荷 （N） |

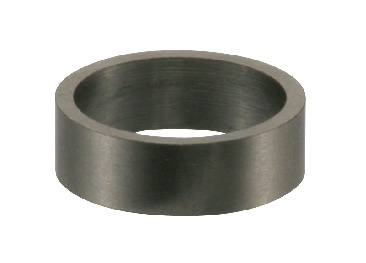

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDX-6-A | - | 6 | 8 | M12 | 1.5 | 28 | 16 | - | 58 | 20 | 6 | - | 14 | - | - | 13/28 | 42 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-M12-A | - | 8 | 8 | M12 | 1.5 | 28 | 16 | - | 58 | 20 | 6 | - | 14 | - | - | 13/28 | 44 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-A | - | 8 | 10 | M16 | 1.5 | 28 | 18 | - | 62 | 22 | 6 | - | 16 | - | - | 14/38 | 65 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-10-M16-A | - | 10 | 10 | M16 | 1.5 | 28 | 18 | - | 62 | 22 | 6 | - | 16 | - | - | 14/38 | 67 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-6-AK | ○ | 6 | 8 | M12 | 1.5 | 28 | 16 | - | 58 | 20 | 6 | 6 | 14 | 18 | - | 13/28 | 51 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-M12-AK | ○ | 8 | 8 | M12 | 1.5 | 28 | 16 | - | 58 | 20 | 6 | 6 | 14 | 18 | - | 13/28 | 53 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-AK | ○ | 8 | 10 | M16 | 1.5 | 28 | 18 | - | 62 | 22 | 6 | 8 | 16 | 24 | - | 14/38 | 83 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-10-M16-AK | ○ | 10 | 10 | M16 | 1.5 | 28 | 18 | - | 62 | 22 | 6 | 8 | 16 | 24 | - | 14/38 | 85 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-6-M12-AR | - | 6 | 8 | M12 | 1.5 | 28 | 16 | - | 58 | 20 | 6 | - | 14 | - | - | 13/28 | 42 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-M12-AR | - | 8 | 8 | M12 | 1.5 | 28 | 16 | - | 58 | 20 | 6 | - | 14 | - | - | 13/28 | 65 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-M16-AR | - | 8 | 10 | M16 | 1.5 | 28 | 18 | - | 62 | 22 | 6 | - | 16 | - | - | 14/38 | 44 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-10-M16-AR | - | 10 | 10 | M16 | 1.5 | 28 | 18 | - | 62 | 22 | 6 | - | 16 | - | - | 14/38 | 67 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-6-M12-ARK | ○ | 6 | 8 | M12 | 1.5 | 28 | 16 | - | 58 | 20 | 6 | 6 | 14 | 18 | - | 13/28 | 51 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-M12-ARK | ○ | 8 | 8 | M12 | 1.5 | 28 | 16 | - | 58 | 20 | 6 | 6 | 14 | 18 | - | 13/28 | 83 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-M16-ARK | ○ | 8 | 10 | M16 | 1.5 | 28 | 18 | - | 62 | 22 | 6 | 8 | 16 | 24 | - | 14/38 | 53 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-10-M16-ARK | ○ | 10 | 10 | M16 | 1.5 | 28 | 18 | - | 62 | 22 | 6 | 8 | 16 | 24 | - | 14/38 | 85 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-6-B | - | 6 | 8 | M12 | 1.5 | - | 16 | - | 51 | 20 | 6 | - | 14 | - | 17 | 13/28 | 31 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-M12-B | - | 8 | 8 | M12 | 1.5 | - | 16 | - | 51 | 20 | 6 | - | 14 | - | 17 | 13/28 | 34 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-B | - | 8 | 10 | M16 | 1.5 | - | 18 | 20 | 58 | 22 | 6 | - | 16 | - | 17 | 14/38 | 51 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-10-M16-B | - | 10 | 10 | M16 | 1.5 | - | 18 | 20 | 58 | 22 | 6 | - | 16 | - | 17 | 14/38 | 54 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-6-BK | ○ | 6 | 8 | M12 | 1.5 | - | 16 | - | 51 | 20 | 6 | 6 | 14 | 18 | 17 | 13/28 | 42 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-M12-BK | ○ | 8 | 8 | M12 | 1.5 | - | 16 | - | 51 | 20 | 6 | 6 | 14 | 18 | 17 | 13/28 | 44 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PDX-8-BK | ○ | 8 | 10 | M16 | 1.5 | - | 18 | 20 | 58 | 22 | 6 | 8 | 16 | 24 | 17 | 14/38 | 65 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PDX-10-M16-BK | ○ | 10 | 10 | M16 | 1.5 | - | 18 | 20 | 58 | 22 | 6 | 8 | 16 | 24 | 17 | 14/38 | 71 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
专用钥匙PDX-K另售。请另行订购。
材质、表面处理
| PDX | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体 | 钢 三价铬酸盐处理 |
| 销 | 相当于SUS303 |
| 弹簧 | 相当于SUS301 |
| 锁定螺母 | 钢 三价铬酸盐处理 |
| 盖帽 | 尼龙6（各种颜色） |
旋钮、锁定螺母的有无因型号而异。

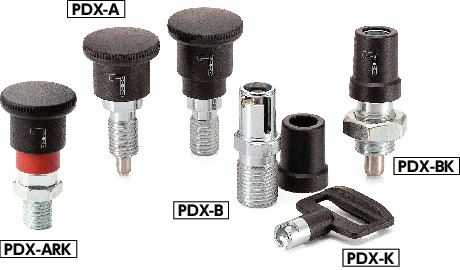

特点
- 带锁定结构的分度柱塞。锁定及解锁的操作方法请参考旋钮或盖帽侧面的图示。
- 销通常伸出于主体之外。
- 旋钮操作型和钥匙操作型已实现标准化。
-
PDX-A
PDX-AK
PDX-AR
PDX-ARK----旋钮操作型
拉起旋钮，销便会收纳到主体中。
将旋钮向图示方向旋转90°时，导向销卡入锁定槽内，可在销收起的状态下锁定。
解除锁定时，请拉起销，反方向旋转90°，销便会在内置弹簧力的作用下复位。
盖帽在销收起时露出。
PDX-ARPDX-ARK采用醒目的亚光红盖帽，便于直观掌握操作状态。 -
PDX-B
PDX-BK----钥匙操作型
从上部插入专用钥匙PDX-K（另售），在勾住导向销的状态下拉起钥匙时，销将收纳到内部。PDX-K
将钥匙向图示方向旋转90°时，导向销卡入锁定槽内，可在销收起的状态下锁定。
解除锁定时，请拉起钥匙，反方向旋转90°，销便会在内置弹簧力的作用下复位。
若事先拔下钥匙，可防止意外操作。
- 可根据型号的末尾符号选择操作类型、锁定螺母的有无以及盖帽颜色。
| 末尾符号 | 操作类型 | 锁定螺母 | 盖帽颜色 |
|---|---|---|---|
| A | 旋钮操作型 | 无＊1 | 亚光黑 |
| AK | 旋钮操作型 | 有 | 亚光黑 |
| AR | 旋钮操作型 | 无＊1 | 亚光红 |
| ARK | 旋钮操作型 | 有 | 亚光红 |
| B | 钥匙操作型 | 无＊1 | 亚光黑 |
| BK | 钥匙操作型 | 有 | 亚光黑 |
＊1： 请使用防松件服务。
专用钥匙PDX-K
| 型号 | 质量（g） |
|---|---|
| PDX-K | 12 |
