形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | D2 | L | L1 | L2 | Lb | sw | sw1 | B | s | d | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

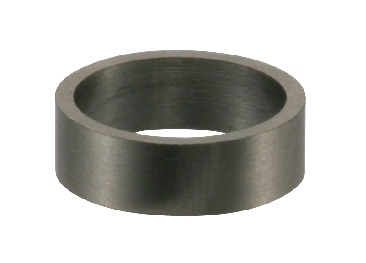

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDX-8-A | - | M16 | 1.5 | 30 | 18 | - | 62 | 22 | 6 | - | 16 | - | 8 | 10 | - | 14/38 | 65 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
材质、表面处理
| PDX-A | PDX-AK | PDX-B | PDX-BK | |
|---|---|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUM22L 三价铬酸盐处理 |
SUM22L 三价铬酸盐处理 |
SUM22L 三价铬酸盐处理 |
SUM22L 三价铬酸盐处理 |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| 弹簧 | SWPB | SWPB | SWPB | SWPB |
| 锁定螺母 | S45C 三价铬酸盐处理 |
S45C 三价铬酸盐处理 |
||
| 盖帽 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
特点
- 分度柱塞的新类型。带锁定机构。
- 销已经过淬火处理。耐磨损性优良。
-
旋钮操作型和钥匙操作型已实现标准化。

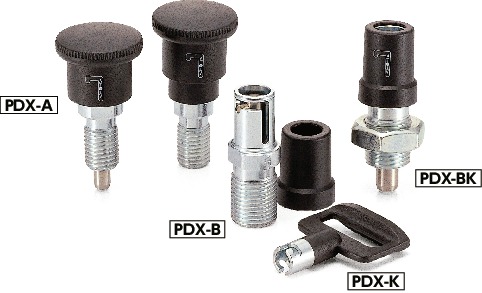

PDX-APDX-AK----旋钮操作型
拉起旋钮向右旋转90°时，导向销卡入槽内，可在销缩回的状态下锁定。
解除锁定时，在略微拉起旋钮的同时向左旋转90°。在内置弹簧力的作用下复位。
PDX-BPDX-BK----钥匙操作型
从柱塞上部插入专用钥匙PDX-K（PDX-K），在勾住导向销的状态下拉起钥匙时，销将缩回。再将钥匙向右旋转90°，可在销缩回的状态下锁定。
解除锁定时，在略微拉起钥匙的同时向左旋转90°。在内置弹簧力的作用下复位。
拔下钥匙后，可防止意外操作柱塞。另外，因为带有塑料制盖帽，可将柱塞装饰得更为美观。
- 可根据型号的末尾符号选择操作类型及锁定螺母的有无。
| 末尾符号 | 操作类型 | 锁定螺母 |
|---|---|---|
| A | 旋钮操作型 | 无＊1 |
| AK | 旋钮操作型 | 有 |
| B | 钥匙操作型 | 无＊1 |
| BK | 钥匙操作型 | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
专用钥匙PDX-K
| 型号 | 质量（g） |
|---|---|
| PDX-K | 12 |
