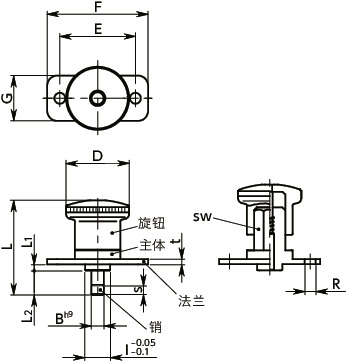

形状図
单位 : mm
| 型号 | D | I | L | L1 | L2 | sw | R | B | E | F | G | s | t | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFHXS-10-10-S | 33 | 14 | 47.5 | 2.5 | 10 | 16.8 | 5.3 | 10 | 38 | 50 | 23 | 10 | 3 | 11/35 | 149 | 7280 | CAD | 请求报价 |
材质、表面处理
| PFHXS-S | |
|---|---|
| 旋钮 | 相当于SCS13A |
| 主体、法兰 | SUS304 |
| 销 | SUS303 |
| 弹簧 | SUS301 |
特点

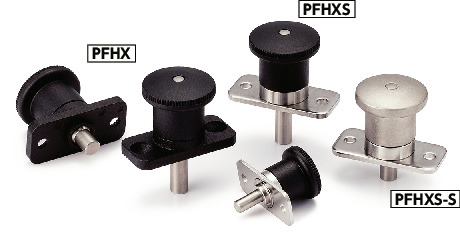

- 带法兰分度柱塞。
- 全不锈钢制。耐腐蚀性优良，即使在不能使用树脂的高温环境下也能使用。
- 销径φ4-φ10，产品规格丰富。
- 各销径的2种销长度已实现标准化。可根据安装部尺寸进行选择。
