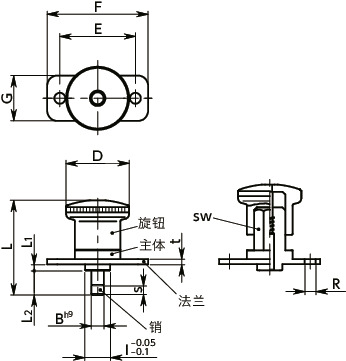

形状図
单位 : mm
| 型号 | D | I | L | L1 | L2 | sw | R | B | E | F | G | s | t | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFHXS-4-10 | 21 | 8 | 32.5 | 2 | 10 | 10 | 4.3 | 4 | 25 | 35 | 15 | 5 | 2 | 4/12 | 23 | 1160 | CAD | 请求报价 |
材质、表面处理
| PFHXS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体、法兰 | SUS304 |
| 销 | SUS303 |
| 弹簧 | SUS301 |
特点

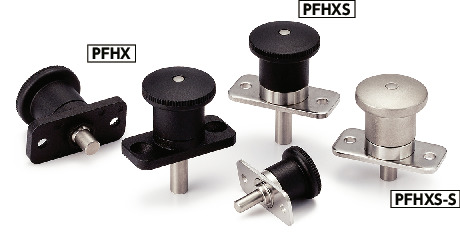

- 带法兰分度柱塞。
- 金属零件全部为不锈钢制。耐腐蚀性优良。
- 销径φ4-φ10，产品规格丰富。
- 各销径的2种销长度已实现标准化。可根据安装部尺寸进行选择。
