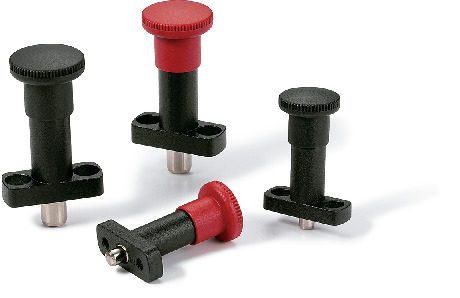

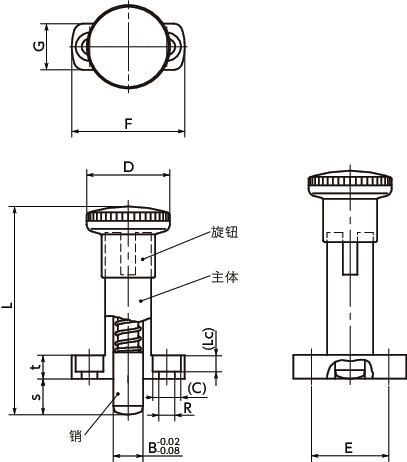

形状図
尺寸・CAD
单位 : mm
| 型号 | D | L | Lc | C | R | B | E | F | G | s | t | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFLY-10-12 | 28 | 70 | 5.5 | 9.4 | 5.3 | 10 | 26 | 38 | 16 | 12 | 8 | 9.5/38 | 76 | 7280 | CAD | 请求报价 |
| PFLY-10-12-RD | 28 | 70 | 5.5 | 9.4 | 5.3 | 10 | 26 | 38 | 16 | 12 | 8 | 9.5/38 | 76 | 7280 | CAD | 请求报价 |
材质、表面处理
| PFLY | PFLY-RD | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光红） |
| 主体 | 锌压铸件 静电喷涂（黑） |
锌压铸件 静电喷涂（黑） |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
特点
- 带法兰分度柱塞。
- 拉起旋钮后旋转90°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转90°。销在内置弹簧力的作用下复位。
- 锁定机构内置于旋钮内。因此，全长与无锁定机构的PFLX相同。
- 销的表面经过镀镍处理。耐磨损性优良。
- 请使用内六角螺栓安装到设备或装置上。
| 型号 | 螺纹尺寸 |
|---|---|
| PFLY-6 | M4 |
| PFLY-8 | M5 |
| PFLY-10 | M5 |
- 可根据型号的末尾符号选择旋钮的颜色。
| 末尾符号 | 旋钮颜色 |
|---|---|
| 无 | 亚光黑 |
| RD | 亚光红 |
- PFLY-RD的旋钮设计醒目，适于明确操作位置及操作步骤。
