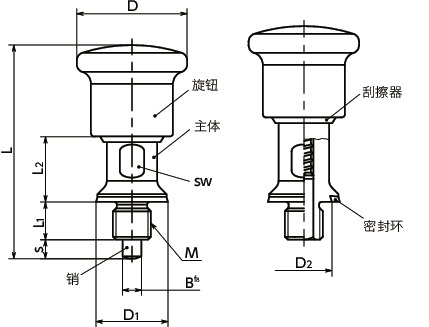

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | D1 | D2 | L | L1 | L2 | sw | B | s | 载荷（N） min./max. |
适用密封环 | 质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHDYS-6-6-FH | M12 | 1.5 | 35 | 22.8 | 18 | 67.8 | 12 | 20.8 | 14 | 6 | 6 | 20/36 | FSRN-22-18-2-HD-E | 169 | 2620 | CAD | 请求报价 |
| PHDYS-8-8-FH | M16 | 1.5 | 35 | 22.8 | 18 | 74.3 | 12 | 25.3 | 14 | 8 | 8 | 22/32 | FSRN-22-18-2-HD-E | 190 | 4660 | CAD | 请求报价 |
材质、表面处理
| PHDYS-FH | |
|---|---|
| 旋钮 | SUS316 |
| 主体 | SUS316 |
| 销 | SUS316 |
| 弹簧 | SUS316Ti |
| 密封环 | H-NBR（蓝） 肖氏硬度A85±5 |
| 刮擦器 | TPU（蓝） 肖氏硬度A95±5 |
特点

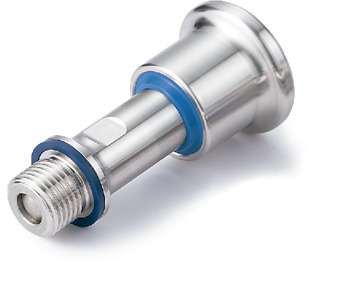

- 卫生型设计的分度柱塞。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 有关卫生型设计，请参阅“卫生型家族”。
- 旋钮侧的安装面及旋钮的滑动部进行了密封，可防止异物或液体进入分度柱塞内部及安装面的间隙。
- 密封圈和刮擦器使用了容易与食品区分的蓝色。此外，还使用了符合美国食品药品监督管理局（FDA）标准的材料。
- 符合EHEDG（欧洲卫生工程・设计集团）制定的规范。
- 金属部使用SUS316。耐腐蚀性、耐药品性优于SUS304。
- 表面处理小于Ra0.8μm。清扫性优良。
- 可使用温度：-20℃～110℃
- 拉起旋钮后旋转90°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下复位。
- 锁定机构内置于旋钮内。

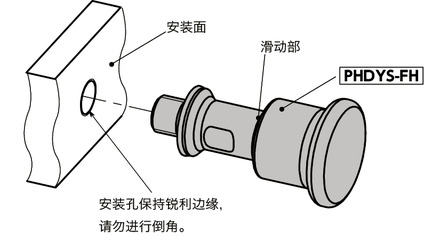

安装方法
