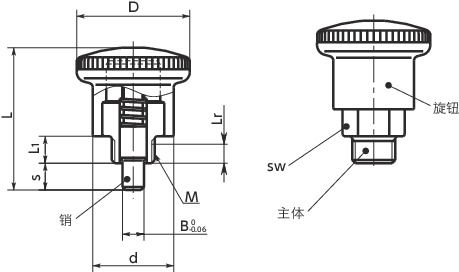

形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | d | L | L1 | Lr min. |
sw | B | s | 载荷(N) min./max. |
质量 (g) |
销的剪切载荷 (N) |

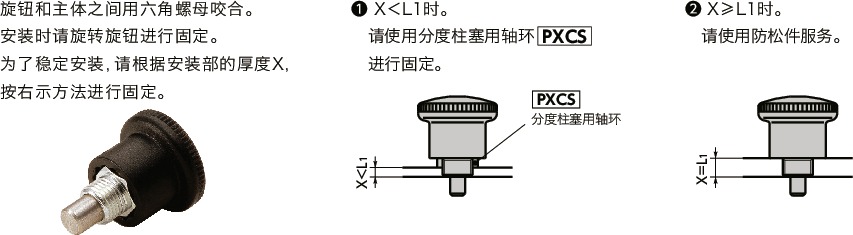

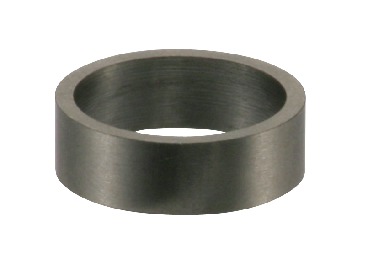

适用轴环 | 旋钮颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHY-5-5-A-RD | M8 | 0.75 | 21 | 15 | 26.5 | 5 | 3.5 | 10 | 5 | 5 | 4.5/12 | 14 | 1820 | PXCS-8-10-＊＊ | RD | CAD | 请求报价 |
材质、表面处理
| PHY | PHY-RD | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光红） |
| 主体 | SUM22L 三价铬酸盐处理 |
SUM22L 三价铬酸盐处理 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |

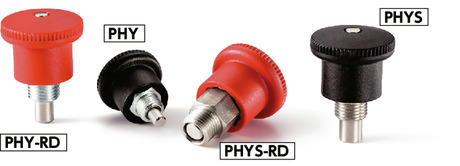

特点
- 紧凑型分度柱塞。带锁定机构。
- 拉起旋钮后旋转30°，可在销缩回的状态下锁定。解除锁定时，略微拉起旋钮后旋转30°。在内置弹簧力的作用下复位。
- 锁定机构内置于旋钮内。全长L与无锁定机构的PHX（PHX）相同。
- PHY-RD的旋钮为红色。旋钮的诱目性高，适于明确操作位置及操作步骤。
- 可根据型号的末尾符号选择旋钮的颜色。
| 末尾符号 | 旋钮颜色 |
|---|---|
| 无 | 亚光黑 |
| RD | 亚光红 |
