形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | sw | B | s | Lr | 载荷(N) min./max. |
质量 (g) |
销的剪切载荷 (N) |

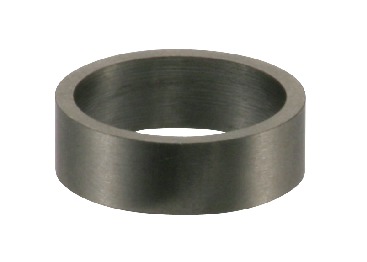

适用轴环 | 旋钮颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PIY-6-7-A-RD | M10 | 1 | 25 | 34 | 7 | 12 | 6 | 7 | 4.5 | 5/18 | 22 | 2620 | PXCS-10-12-＊＊ | RD | CAD | 请求报价 |
材质、表面处理
| PIY | PIY-RD | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光红） |
| 主体 | SUM22L 三价铬酸盐处理 |
SUM22L 三价铬酸盐处理 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
特点

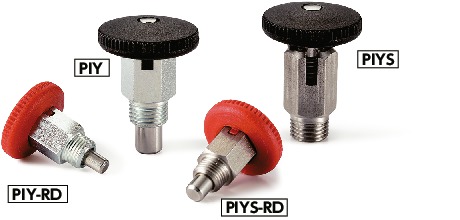

- 紧凑型分度柱塞。带锁定机构。
- 露出PHY（PHY）的六角部分，便于用扳手进行紧固。
- 螺纹部使用细牙螺纹，因此即使在薄板上安装时也可确保螺牙的受力。
- 拉起旋钮后旋转90°，可在销缩回的状态下锁定。解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下复位。
- PIY-RD的旋钮为红色。旋钮的诱目性高，适于明确操作位置及操作步骤。
- 可根据型号的末尾符号选择旋钮的颜色。
| 末尾符号 | 旋钮颜色 |
|---|---|
| 无 | 亚光黑 |
| RD | 亚光红 |
