形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
B | s | M（细牙） 螺纹公称直径 |
螺距 | D | d | C | L | L1 | L2 | L3 | Lb | sw | sw1 | Lf | H | H1 | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLAYS-7-9-AK | ○ | 7 | 9 | M12 | 1.5 | 23 | 5 | M3 | 68 | 22 | 6 | 20 | 6 | 14 | 18 | 7 | 27.5 | 21.1 | 6/25 | 47 | 3570 | CAD | 请求报价 |
材质、表面处理
| PLAYS-A | PLAYS-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 内六角埋头螺丝 | SUS304 | SUS304 |
| 锁定螺母 | SUS303 |
特点

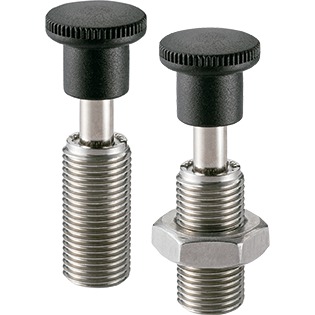

- 可拆装销的分度柱塞。
- 拆下销后，可轻松实施销前端的追加工。
- 使用内六角埋头螺栓固定销。
-
各销径的2种行程已实现标准化
（销径：φ10、φ12除外）。 - 拉起旋钮后旋转90°，可在销缩回的状态下锁定。解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下复位。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母的有无 |
|---|---|
| PLAYS-A | 无＊1 |
| PLAYS-AK | 有 |
＊1 请使用防松件服务。（⇒防松服务 ）
强度
| 型号 | 销的剪切载荷（N） |
|---|---|
| PLAYS-7 | 3570 |
| PLAYS-8 | 4660 |
| PLAYS-10 | 7280 |
| PLAYS-12 | 10400 |
適用カラー
| 型号 | PXCS PXCS |
|---|---|
| PLAYS-7 | PXCS-12-14-＊＊ |
| PLAYS-8 | PXCS-16-17-＊＊ |
| PLAYS-10 | PXCS-16-17-＊＊ |
| PLAYS-12 | PXCS-20-22-＊＊ |
