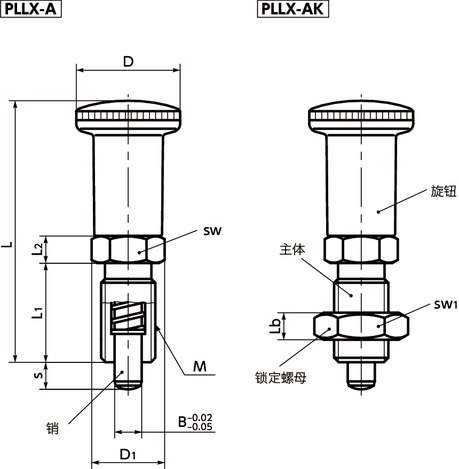

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

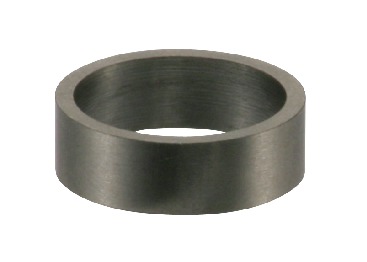

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLLX-4-4-A | - | M8 | 1 | 16 | 11.5 | 42 | 16 | 5 | - | 10 | - | 4 | 4 | 4.5/12 | 12 | 1120 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLLX-4-6-A | - | M8 | 1 | 16 | 11.5 | 42 | 16 | 5 | - | 10 | - | 4 | 6 | 4/12.5 | 12 | 1120 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLLX-5-5-A | - | M10 | 1 | 19 | 13.8 | 48 | 18 | 6 | - | 12 | - | 5 | 5 | 5/15 | 21 | 1750 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLLX-5-8-A | - | M10 | 1 | 19 | 13.8 | 48 | 18 | 6 | - | 12 | - | 5 | 8 | 5/18 | 21 | 1750 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLLX-6-6-A | - | M12 | 1.5 | 23 | 16.2 | 58 | 22 | 6 | - | 14 | - | 6 | 6 | 6.5/19 | 33 | 2530 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLLX-6-9-A | - | M12 | 1.5 | 23 | 16.2 | 58 | 22 | 6 | - | 14 | - | 6 | 9 | 6/25 | 34 | 2530 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLLX-8-8-A | - | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | - | 17 | - | 8 | 8 | 8.5/26 | 68 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLLX-8-12-A | - | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | - | 17 | - | 8 | 12 | 8.5/28 | 69 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLLX-10-12-A | - | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | - | 17 | - | 10 | 12 | 9.5/38 | 70 | 7030 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLLX-12-15-A | - | M20 | 1.5 | 28 | 25.4 | 79 | 33 | 10 | - | 22 | - | 12 | 15 | 11.5/40 | 131 | 10100 | PXCS-20-22-＊＊ | CAD | 请求报价 |
| PLLX-4-4-AK | ○ | M8 | 1 | 16 | 11.5 | 42 | 16 | 5 | 4 | 10 | 13 | 4 | 4 | 4.5/12 | 17 | 1120 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLLX-4-6-AK | ○ | M8 | 1 | 16 | 11.5 | 42 | 16 | 5 | 4 | 10 | 13 | 4 | 6 | 4/12.5 | 17 | 1120 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLLX-5-5-AK | ○ | M10 | 1 | 19 | 13.8 | 48 | 18 | 6 | 5 | 12 | 17 | 5 | 5 | 5/15 | 28 | 1750 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLLX-5-8-AK | ○ | M10 | 1 | 19 | 13.8 | 48 | 18 | 6 | 5 | 12 | 17 | 5 | 8 | 5/18 | 28 | 1750 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLLX-6-6-AK | ○ | M12 | 1.5 | 23 | 16.2 | 58 | 22 | 6 | 6 | 14 | 18 | 6 | 6 | 6.5/19 | 43 | 2530 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLLX-6-9-AK | ○ | M12 | 1.5 | 23 | 16.2 | 58 | 22 | 6 | 6 | 14 | 18 | 6 | 9 | 6/25 | 44 | 2530 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLLX-8-8-AK | ○ | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 8 | 8 | 8.5/26 | 88 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLLX-8-12-AK | ○ | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 8 | 12 | 8.5/28 | 89 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLLX-10-12-AK | ○ | M16 | 1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 10 | 12 | 9.5/38 | 105 | 7030 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLLX-12-15-AK | ○ | M20 | 1.5 | 28 | 25.4 | 79 | 33 | 10 | 10 | 22 | 30 | 12 | 15 | 11.5/40 | 166 | 10100 | PXCS-20-22-＊＊ | CAD | 请求报价 |
材质、表面处理
| PLLX-A | PLLX-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| 弹簧 | SWPB | SWPB |
| 锁定螺母 | S45C 四氧化三铁保护膜（黑） |
特点

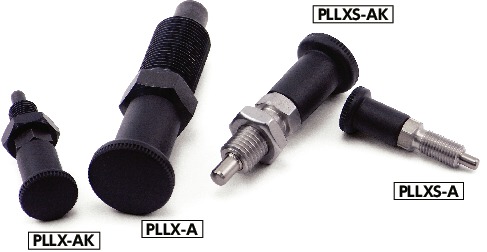

- 长旋钮型分度柱塞。
- 各销径的2种行程已实现标准化（销径：φ10、φ12除外）。
- 用于分度、定位。
- 销已经过淬火处理（钢制）。耐磨损性优良。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PLLX-A | 无＊1 |
| PLLX-AK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
