Nabeya Bi-tech

  • 分度柱塞

分度柱塞 - 带锁定机构 - 长旋钮型

Indexing Plunger with Rest Position - Long Knob style

PLLYS

安全注意事项

符号RoHS指令

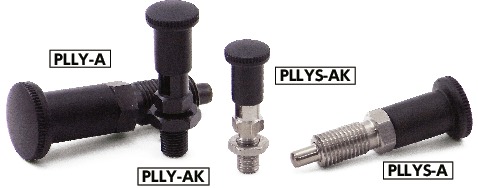

PLLYS分度柱塞 - 带锁定机构 - 长旋钮型

形状図

PLLYS分度柱塞 - 带锁定机构 - 长旋钮型寸法図

＊1：　变更了销的公差。

尺寸・CAD

选择

锁定螺母的
有无
所有
-
○
M（细牙）
螺纹公称直径
所有
M8
M10
M12
M16
M20
B
所有
4
5
6
8
10
12
s
所有
4
6
5
8
9
12
15

单位 : mm

型号 锁定螺母的
有无		 M（细牙）
螺纹公称直径		 螺距 D D1 L L1 L2 Lb sw sw1 B s 载荷（N）
min./max.		 质量
（g）		 销的剪切载荷
（N）		 适用轴环 CAD下载 请求报价
PLLYS-4-4-A - M8 1 16 11.5 42 16 5 - 10 - 4 4 4.5/12 13 1160 PXCS-8-10-＊＊ CAD 请求报价
PLLYS-4-6-A - M8 1 16 11.5 42 16 5 - 10 - 4 6 4/12.5 14 1160 PXCS-8-10-＊＊ CAD 请求报价
PLLYS-5-5-A - M10 1 19 13.8 48 18 6 - 12 - 5 5 5/15 22 1820 PXCS-10-12-＊＊ CAD 请求报价
PLLYS-5-8-A - M10 1 19 13.8 48 18 6 - 12 - 5 8 5/18 23 1820 PXCS-10-12-＊＊ CAD 请求报价
PLLYS-6-6-A - M12 1.5 23 16.2 58 22 6 - 14 - 6 6 6.5/19 36 2620 PXCS-12-14-＊＊ CAD 请求报价
PLLYS-6-9-A - M12 1.5 23 16.2 58 22 6 - 14 - 6 9 6/25 37 2620 PXCS-12-14-＊＊ CAD 请求报价
PLLYS-8-8-A - M16 1.5 28 19.6 70 26 8 - 17 - 8 8 8.5/26 72 4660 PXCS-16-17-＊＊ CAD 请求报价
PLLYS-8-12-A - M16 1.5 28 19.6 70 26 8 - 17 - 8 12 8.5/28 74 4660 PXCS-16-17-＊＊ CAD 请求报价
PLLYS-10-12-A - M16 1.5 28 19.6 70 26 8 - 17 - 10 12 9.5/38 75 7280 PXCS-16-17-＊＊ CAD 请求报价
PLLYS-12-15-A - M20 1.5 28 25.4 79 33 10 - 22 - 12 15 11.5/40 136 10400 PXCS-20-22-＊＊ CAD 请求报价
PLLYS-4-4-AK ○ M8 1 16 11.5 42 16 5 4 10 13 4 4 4.5/12 18 1160 PXCS-8-10-＊＊ CAD 请求报价
PLLYS-4-6-AK ○ M8 1 16 11.5 42 16 5 4 10 13 4 6 4/12.5 19 1160 PXCS-8-10-＊＊ CAD 请求报价
PLLYS-5-5-AK ○ M10 1 19 13.8 48 18 6 5 12 17 5 5 5/15 29 1820 PXCS-10-12-＊＊ CAD 请求报价
PLLYS-5-8-AK ○ M10 1 19 13.8 48 18 6 5 12 17 5 8 5/18 30 1820 PXCS-10-12-＊＊ CAD 请求报价
PLLYS-6-6-AK ○ M12 1.5 23 16.2 58 22 6 6 14 18 6 6 6.5/19 46 2620 PXCS-12-14-＊＊ CAD 请求报价
PLLYS-6-9-AK ○ M12 1.5 23 16.2 58 22 6 6 14 18 6 9 6/25 47 2620 PXCS-12-14-＊＊ CAD 请求报价
PLLYS-8-8-AK ○ M16 1.5 28 19.6 70 26 8 8 17 24 8 8 8.5/26 92 4660 PXCS-16-17-＊＊ CAD 请求报价
PLLYS-8-12-AK ○ M16 1.5 28 19.6 70 26 8 8 17 24 8 12 8.5/28 94 4660 PXCS-16-17-＊＊ CAD 请求报价
PLLYS-10-12-AK ○ M16 1.5 28 19.6 70 26 8 8 17 24 10 12 9.5/38 110 7280 PXCS-16-17-＊＊ CAD 请求报价
PLLYS-12-15-AK ○ M20 1.5 28 25.4 79 33 10 10 22 30 12 15 11.5/40 171 10400 PXCS-20-22-＊＊ CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

PLLYS-A PLLYS-AK
旋钮 尼龙6（亚光黑） 尼龙6（亚光黑）
主体 SUS303 SUS303
销 SUS303
镀镍		 SUS303
镀镍
弹簧 SUS301 SUS301
锁定螺母 SUS303

特点

  • 长旋钮型分度柱塞。
  • 各销径的2种行程已实现标准化（销径：φ10、φ12除外）。
  • 拉起旋钮后旋转90°，可在销缩回的状态下锁定。
  • 解除锁定时，略微拉起旋钮后旋转90°。
  • 在内置弹簧力的作用下复位。
  • 锁定机构内置于旋钮内。因此，全长与无锁定机构的PLLXS（PLLXS）相同。
  • 用于分度、定位。
  • 销已经过镀镍处理。耐磨损性优良。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母的有无
PLLYS-A 无＊1
PLLYS-AK 有

＊1：　请使用防松件服务。（⇒防松服务 ）


相关产品

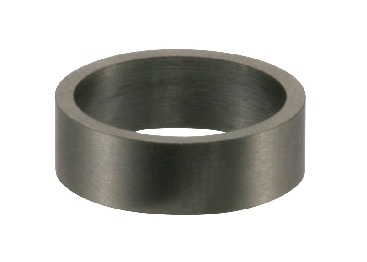

主体螺丝长于安装部时，在调整旋入长度时请使用分度柱塞用轴环PXCS。
PXCS
