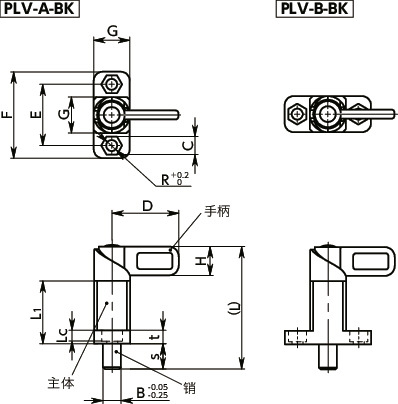

形状図
尺寸・CAD
单位 : mm
| 型号 | B | s | D | L | L1 | Lc | H | C | R | E | F | G | t | 载荷（N） min./max. |
质量 (g) |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLV-8-20-A-BK | 8 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 164 | 4500 | CAD | 请求报价 |
| PLV-10-20-A-BK | 10 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 167 | 7030 | CAD | 请求报价 |
| PLV-12-20-A-BK | 12 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 171 | 10100 | CAD | 请求报价 |
| PLV-14-20-A-BK | 14 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 175 | 13700 | CAD | 请求报价 |
| PLV-16-30-A-BK | 16 | 20 | 55 | 103 | 54 | 10 | 25 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 622 | 18000 | CAD | 请求报价 |
| PLV-20-30-A-BK | 20 | 20 | 55 | 103 | 54 | 10 | 25 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 760 | 28100 | CAD | 请求报价 |
| PLV-8-20-B-BK | 8 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 164 | 4500 | CAD | 请求报价 |
| PLV-10-20-B-BK | 10 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 167 | 7030 | CAD | 请求报价 |
| PLV-12-20-B-BK | 12 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 171 | 10100 | CAD | 请求报价 |
| PLV-14-20-B-BK | 14 | 14 | 37 | 68 | 35 | 6 | 16 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 175 | 13700 | CAD | 请求报价 |
| PLV-16-30-B-BK | 16 | 20 | 55 | 103 | 54 | 10 | 25 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 622 | 18000 | CAD | 请求报价 |
| PLV-20-30-B-BK | 20 | 20 | 55 | 103 | 54 | 10 | 25 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 760 | 28100 | CAD | 请求报价 |
材质、表面处理
| PLV | |
|---|---|
| 手柄 | 精密铸钢产品 三价铬酸盐处理 |
| 主体 | 精密铸钢产品 静电喷涂（亚光黑） |
| 销 | 钢 三价铬酸盐处理 |
| 弹簧 | 相当于SUS316Ti |
特点
- 将手柄型分度柱塞和安装用法兰一体化。易于安装到设备、装置上。
- 销的动作方向与法兰面垂直。
- 将手柄旋转180°可将销收纳到主体中。
- 通过主体上加工的切口可锁定手柄。
- 主体为精密铸钢制。减少了机械加工，从而提高了性价比。
-

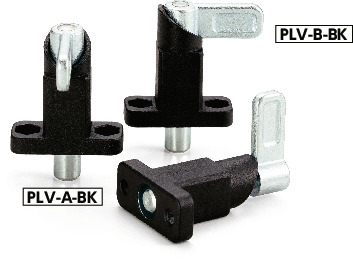

可根据产品符号选择手柄与法兰面的位置关系。
PLV-A-BK----手柄与法兰面垂直
PLV-B-BK----手柄与法兰面平行
