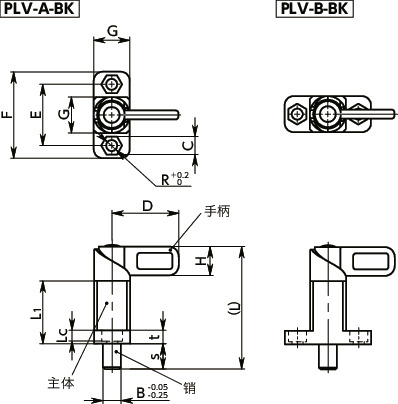

形状図
单位 : mm
| 型号 | D | L | L1 | Lc | H | C | R | B | E | F | G | s | t | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLV-12-20-B-BK | 37 | 68 | 35 | 6.1 | 16 | 10 | 6.1 | 12 | 34 | 48 | 20 | 14 | 7.5 | 16/55 | 171 | 10100 | CAD | 请求报价 |
材质、表面处理
| PLV | |
|---|---|
| 手柄 | 精密铸钢产品 三价铬酸盐处理 |
| 主体 | 精密铸钢产品 静电喷涂（亚光黑） |
| 销 | 钢 三价铬酸盐处理 |
| 弹簧 | SWPB |
特点
- 将手柄型分度柱塞和安装用法兰一体化。便于安装到设备、装置上。
- 销的方向与法兰面垂直。
- 将手柄旋转180°时，销将内置到主体内。
- 通过主体上加工的切口可锁定手柄。
- 主体为精密铸钢制。减少了机械加工，提高了性价比。
-
可根据产品符号选择手柄与法兰面的位置关系。

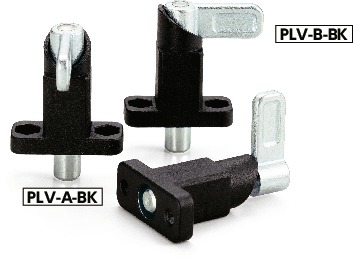

PLV-A-BK----手柄与法兰面垂直
PLV-B-BK----手柄与法兰面平行
