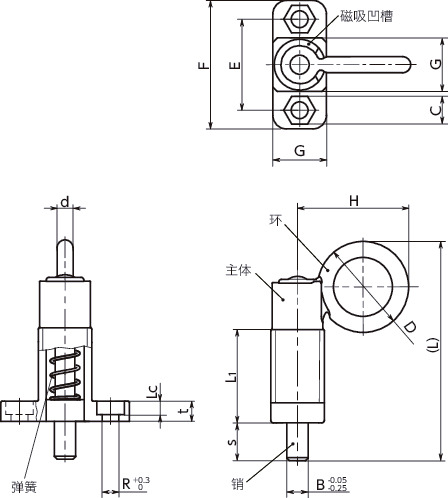

形状図
尺寸・CAD
单位 : mm
| 型号 | B | s (行程) |
D | L | L1 | Lc | H | d | C | R | E | F | G | t | 载荷（N） min./max. |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLVYRS-8-20-A4 | 8 | 14 | 34 | 82 | 35 | 6 | 41.5 | 6 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 170 | CAD | 请求报价 |
| PLVYRS-10-20-A4 | 10 | 14 | 34 | 82 | 35 | 6 | 41.5 | 6 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 175 | CAD | 请求报价 |
| PLVYRS-12-20-A4 | 12 | 14 | 34 | 82 | 35 | 6 | 41.5 | 6 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 180 | CAD | 请求报价 |
| PLVYRS-14-20-A4 | 14 | 14 | 34 | 82 | 35 | 6 | 41.5 | 6 | 10 | 6.1 | 34 | 48 | 20 | 7.5 | 14/35 | 185 | CAD | 请求报价 |
| PLVYRS-16-30-A4 | 16 | 20 | 48 | 122 | 54 | 10 | 60 | 9 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 650 | CAD | 请求报价 |
| PLVYRS-20-30-A4 | 20 | 20 | 48 | 122 | 54 | 10 | 60 | 9 | 17 | 10.1 | 55 | 80 | 30 | 15 | 22/70 | 700 | CAD | 请求报价 |
材质、表面处理
| PLVYRS-A4 | |
|---|---|
| 环 | 相当于SUS316 |
| 主体 | 相当于SUS316 |
| 销 | 相当于SUS316 |
| 弹簧 | 相当于SUS316Ti |

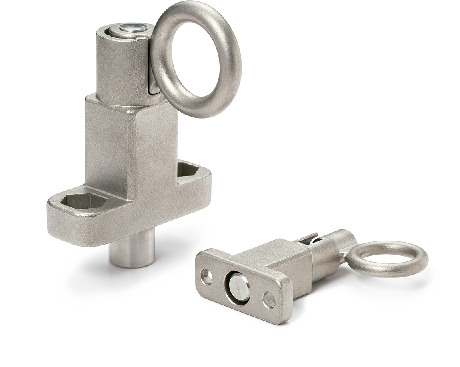

特点
- 将环型分度柱塞和安装用法兰一体化。易于安装到设备、装置上。
- 销的动作方向与法兰面垂直。
- 操作环形部分控制销的缩回与伸出。也可通过安装拉索或带挂钩的延长拉杆，实现远距离操作。
- 拉动环形部分后，再向侧向旋转，即可通过磁吸凹槽将销拉向主体一侧进行锁定。
- 全不锈钢制。耐腐蚀性、耐热性优良。
