Indexing Plunger

PLX

安全注意事项

符号RoHS指令

PLX分度柱塞

形状図

PLX分度柱塞寸法図

尺寸・CAD

选择

锁定螺母的
有无
所有
-
○
M（细牙）
螺纹公称直径
所有
M8
M10
M12
M16
M20
M24
B
所有
4
5
6
8
10
12
16
s
所有
4
6
5
8
9
12
15
20
旋钮轴环
所有
BK
RD

单位 : mm

型号 锁定螺母的
有无		 M（细牙）
螺纹公称直径		 螺距 D D1 L L1 L2 Lb sw sw1 B s 载荷（N）
min./max.		 质量
（g）		 销的剪切载荷
（N）		 适用轴环 旋钮轴环 CAD下载 请求报价
PLX-4-4-A - M8 1 16 11.5 39 16 5 - 10 - 4 4 4.5/12 11 1120 PXCS-8-10-＊＊ BK CAD 请求报价
PLX-4-6-A - M8 1 16 11.5 41 16 5 - 10 - 4 6 4/12.5 11 1120 PXCS-8-10-＊＊ BK CAD 请求报价
PLX-5-5-A - M10 1 19 13.8 45 18 6 - 12 - 5 5 5/15 20 1750 PXCS-10-12-＊＊ BK CAD 请求报价
PLX-5-8-A - M10 1 19 13.8 48 18 6 - 12 - 5 8 5/18 20 1750 PXCS-10-12-＊＊ BK CAD 请求报价
PLX-6-6-A - M12 1.5 23 16.2 54 22 6 - 14 - 6 6 6.5/19 32 2530 PXCS-12-14-＊＊ BK CAD 请求报价
PLX-6-9-A - M12 1.5 23 16.2 57 22 6 - 14 - 6 9 6/25 33 2530 PXCS-12-14-＊＊ BK CAD 请求报价
PLX-8-8-A - M16 1.5 28 19.6 66 26 8 - 17 - 8 8 8.5/26 67 4500 PXCS-16-17-＊＊ BK CAD 请求报价
PLX-8-12-A - M16 1.5 28 19.6 70 26 8 - 17 - 8 12 8.5/28 68 4500 PXCS-16-17-＊＊ BK CAD 请求报价
PLX-10-12-A - M16 1.5 28 19.6 70 26 8 - 17 - 10 12 9.5/38 69 7030 PXCS-16-17-＊＊ BK CAD 请求报价
PLX-12-15-A - M20 1.5 33 25.4 86.5 33 10 - 22 - 12 15 11.5/40 130 10100 PXCS-20-22-＊＊ BK CAD 请求报价
PLX-16-20-A - M24 2 33 31.2 98.5 38 12 - 27 - 16 20 13/54 207 18000 - BK CAD 请求报价
PLX-4-4-AK ○ M8 1 16 11.5 39 16 5 4 10 13 4 4 4.5/12 16 1120 PXCS-8-10-＊＊ BK CAD 请求报价
PLX-4-6-AK ○ M8 1 16 11.5 41 16 5 4 10 13 4 6 4/12.5 16 1120 PXCS-8-10-＊＊ BK CAD 请求报价
PLX-5-5-AK ○ M10 1 19 13.8 45 18 6 5 12 17 5 5 5/15 27 1750 PXCS-10-12-＊＊ BK CAD 请求报价
PLX-5-8-AK ○ M10 1 19 13.8 48 18 6 5 12 17 5 8 5/18 27 1750 PXCS-10-12-＊＊ BK CAD 请求报价
PLX-6-6-AK ○ M12 1.5 23 16.2 54 22 6 6 14 18 6 6 6.5/19 42 2530 PXCS-12-14-＊＊ BK CAD 请求报价
PLX-6-9-AK ○ M12 1.5 23 16.2 57 22 6 6 14 18 6 9 6/25 43 2530 PXCS-12-14-＊＊ BK CAD 请求报价
PLX-8-8-AK ○ M16 1.5 28 19.6 66 26 8 8 17 24 8 8 8.5/26 87 4500 PXCS-16-17-＊＊ BK CAD 请求报价
PLX-8-12-AK ○ M16 1.5 28 19.6 70 26 8 8 17 24 8 12 8.5/28 88 4500 PXCS-16-17-＊＊ BK CAD 请求报价
PLX-10-12-AK ○ M16 1.5 28 19.6 70 26 8 8 17 24 10 12 9.5/38 89 7030 PXCS-16-17-＊＊ BK CAD 请求报价
PLX-12-15-AK ○ M20 1.5 33 25.4 86.5 33 10 10 22 30 12 15 11.5/40 165 10100 PXCS-20-22-＊＊ BK CAD 请求报价
PLX-16-20-AK ○ M24 2 33 31.2 98.5 38 12 12 27 36 16 20 13/54 262 18000 - BK CAD 请求报价
PLX-4-4-A-RD - M8 1 16 11.5 39 16 5 - 10 - 4 4 4.5/12 11 1120 PXCS-8-10-＊＊ RD CAD 请求报价
PLX-4-6-A-RD - M8 1 16 11.5 41 16 5 - 10 - 4 6 4/12.5 11 1120 PXCS-8-10-＊＊ RD CAD 请求报价
PLX-5-5-A-RD - M10 1 19 13.8 45 18 6 - 12 - 5 5 5/15 20 1750 PXCS-10-12-＊＊ RD CAD 请求报价
PLX-5-8-A-RD - M10 1 19 13.8 48 18 6 - 12 - 5 8 5/18 20 1750 PXCS-10-12-＊＊ RD CAD 请求报价
PLX-6-6-A-RD - M12 1.5 23 16.2 54 22 6 - 14 - 6 6 6.5/19 32 2530 PXCS-12-14-＊＊ RD CAD 请求报价
PLX-6-9-A-RD - M12 1.5 23 16.2 57 22 6 - 14 - 6 9 6/25 33 2530 PXCS-12-14-＊＊ RD CAD 请求报价
PLX-8-8-A-RD - M16 1.5 28 19.6 66 26 8 - 17 - 8 8 8.5/26 67 4500 PXCS-16-17-＊＊ RD CAD 请求报价
PLX-8-12-A-RD - M16 1.5 28 19.6 70 26 8 - 17 - 8 12 8.5/28 68 4500 PXCS-16-17-＊＊ RD CAD 请求报价
PLX-10-12-A-RD - M16 1.5 28 19.6 70 26 8 - 17 - 10 12 9.5/38 69 7030 PXCS-16-17-＊＊ RD CAD 请求报价
PLX-12-15-A-RD - M20 1.5 33 25.4 86.5 33 10 - 22 - 12 15 11.5/40 130 10100 PXCS-20-22-＊＊ RD CAD 请求报价
PLX-16-20-A-RD - M24 2 33 31.2 98.5 38 12 - 27 - 16 20 13/54 207 18000 - RD CAD 请求报价
PLX-4-4-AK-RD ○ M8 1 16 11.5 39 16 5 4 10 13 4 4 4.5/12 16 1120 PXCS-8-10-＊＊ RD CAD 请求报价
PLX-4-6-AK-RD ○ M8 1 16 11.5 41 16 5 4 10 13 4 6 4/12.5 16 1120 PXCS-8-10-＊＊ RD CAD 请求报价
PLX-5-5-AK-RD ○ M10 1 19 13.8 45 18 6 5 12 17 5 5 5/15 27 1750 PXCS-10-12-＊＊ RD CAD 请求报价
PLX-5-8-AK-RD ○ M10 1 19 13.8 48 18 6 5 12 17 5 8 5/18 27 1750 PXCS-10-12-＊＊ RD CAD 请求报价
PLX-6-6-AK-RD ○ M12 1.5 23 16.2 54 22 6 6 14 18 6 6 6.5/19 42 2530 PXCS-12-14-＊＊ RD CAD 请求报价
PLX-6-9-AK-RD ○ M12 1.5 23 16.2 57 22 6 6 14 18 6 9 6/25 43 2530 PXCS-12-14-＊＊ RD CAD 请求报价
PLX-8-8-AK-RD ○ M16 1.5 28 19.6 66 26 8 8 17 24 8 8 8.5/26 87 4500 PXCS-16-17-＊＊ RD CAD 请求报价
PLX-8-12-AK-RD ○ M16 1.5 28 19.6 70 26 8 8 17 24 8 12 8.5/28 88 4500 PXCS-16-17-＊＊ RD CAD 请求报价
PLX-10-12-AK-RD ○ M16 1.5 28 19.6 70 26 8 8 17 24 10 12 9.5/38 89 7030 PXCS-16-17-＊＊ RD CAD 请求报价
PLX-12-15-AK-RD ○ M20 1.5 33 25.4 86.5 33 10 10 22 30 12 15 11.5/40 165 10100 PXCS-20-22-＊＊ RD CAD 请求报价
PLX-16-20-AK-RD ○ M24 2 33 31.2 98.5 38 12 12 27 36 16 20 13/54 262 18000 - RD CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

PLX-A PLX-AK PLX-A-RD PLX-AK-RD
旋钮 尼龙6（亚光黑） 尼龙6（亚光黑） 尼龙6（亚光红） 尼龙6（亚光红）
主体 SUM22L
四氧化三铁保护膜（黑）		 SUM22L
四氧化三铁保护膜（黑）		 SUM22L
四氧化三铁保护膜（黑）		 SUM22L
四氧化三铁保护膜（黑）
销 S45C（硬度50-60HRC） S45C（硬度50-60HRC） S45C（硬度50-60HRC） S45C（硬度50-60HRC）
弹簧 SUS301 SUS301 SUS301 SUS301
锁定螺母 - S45C
四氧化三铁保护膜（黑）		 - S45C
四氧化三铁保护膜（黑）

特点

  • 各销径的2种行程已实现标准化
    （销径：φ10、φ12、φ16除外）。
  • 用于分度、定位。
  • 销已经过淬火处理。耐磨损性优良。
  • PLX-A-RD PLX-AK-RD的旋钮为红色。旋钮的诱目性高，适于明确操作位置及操作步骤。
  • 可根据产品符号选择锁定螺母的有无及旋钮的颜色。

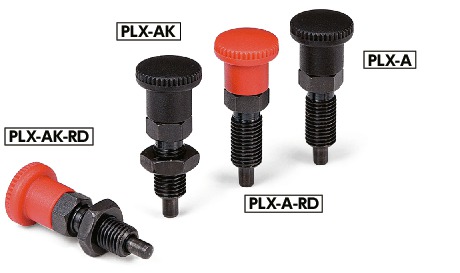

产品符号 锁定螺母 旋钮颜色
PLX-A 无＊1 亚光黑
PLX-AK 有 亚光黑
PLX-A-RD 无＊1 亚光红
PLX-AK-RD 有 亚光红

＊1：　请使用防松件服务。⇒防松服务
