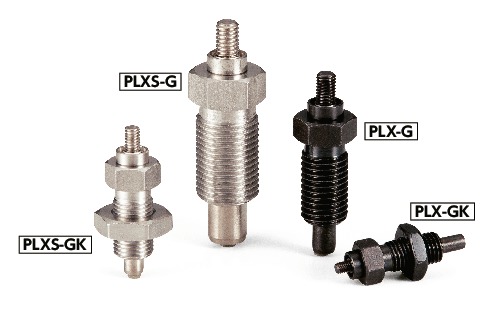

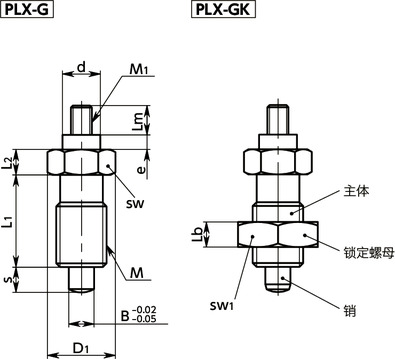

形状図
尺寸・CAD
选择
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D1 | L1 | L2 | Lb | Lm | sw | sw1 | B | d | e | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

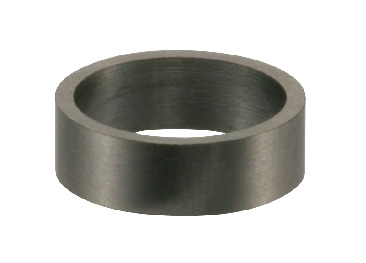

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLX-4-4-G | - | M8 | 1 | 11.5 | 16 | 5 | - | 4.5 | 10 | - | 4 | 7 | 2.5 | 4 | 4.5/12 | 10 | 1120 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLX-4-6-G | - | M8 | 1 | 11.5 | 16 | 5 | - | 4.5 | 10 | - | 4 | 7 | 2.5 | 6 | 4/12.5 | 10 | 1120 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLX-5-5-G | - | M10 | 1 | 13.8 | 18 | 6 | - | 5.5 | 12 | - | 5 | 8 | 3 | 5 | 5/15 | 18 | 1750 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLX-5-8-G | - | M10 | 1 | 13.8 | 18 | 6 | - | 5.5 | 12 | - | 5 | 8 | 3 | 8 | 5/18 | 18 | 1750 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLX-6-6-G | - | M12 | 1.5 | 16.2 | 22 | 6 | - | 7 | 14 | - | 6 | 9 | 3.5 | 6 | 6.5/19 | 29 | 2530 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLX-6-9-G | - | M12 | 1.5 | 16.2 | 22 | 6 | - | 7 | 14 | - | 6 | 9 | 3.5 | 9 | 6/25 | 29 | 2530 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLX-8-8-G | - | M16 | 1.5 | 19.6 | 26 | 8 | - | 8.5 | 17 | - | 8 | 10 | 4 | 8 | 8.5/26 | 60 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLX-8-12-G | - | M16 | 1.5 | 19.6 | 26 | 8 | - | 8.5 | 17 | - | 8 | 10 | 4 | 12 | 8.5/28 | 61 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLX-10-12-G | - | M16 | 1.5 | 19.6 | 26 | 8 | - | 8.5 | 17 | - | 10 | 10 | 4 | 12 | 9.5/38 | 62 | 7030 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLX-12-15-G | - | M20 | 1.5 | 25.4 | 33 | 10 | - | 8.5 | 22 | - | 12 | 12 | 4 | 15 | 11.5/40 | 123 | 10100 | PXCS-20-22-＊＊ | CAD | 请求报价 |
| PLX-16-20-G | - | M24 | 2 | 31.2 | 38 | 12 | - | 11.5 | 27 | - | 16 | 15 | 5 | 20 | 13/54 | 194 | 18000 | - | CAD | 请求报价 |
| PLX-4-4-GK | ○ | M8 | 1 | 11.5 | 16 | 5 | 4 | 4.5 | 10 | 13 | 4 | 7 | 2.5 | 4 | 4.5/12 | 15 | 1120 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLX-4-6-GK | ○ | M8 | 1 | 11.5 | 16 | 5 | 4 | 4.5 | 10 | 13 | 4 | 7 | 2.5 | 6 | 4/12.5 | 15 | 1120 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PLX-5-5-GK | ○ | M10 | 1 | 13.8 | 18 | 6 | 5 | 5.5 | 12 | 17 | 5 | 8 | 3 | 5 | 5/15 | 25 | 1750 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLX-5-8-GK | ○ | M10 | 1 | 13.8 | 18 | 6 | 5 | 5.5 | 12 | 17 | 5 | 8 | 3 | 8 | 5/18 | 25 | 1750 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PLX-6-6-GK | ○ | M12 | 1.5 | 16.2 | 22 | 6 | 6 | 7 | 14 | 18 | 6 | 9 | 3.5 | 6 | 6.5/19 | 39 | 2530 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLX-6-9-GK | ○ | M12 | 1.5 | 16.2 | 22 | 6 | 6 | 7 | 14 | 18 | 6 | 9 | 3.5 | 9 | 6/25 | 39 | 2530 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PLX-8-8-GK | ○ | M16 | 1.5 | 19.6 | 26 | 8 | 8 | 8.5 | 17 | 24 | 8 | 10 | 4 | 8 | 8.5/26 | 80 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLX-8-12-GK | ○ | M16 | 1.5 | 19.6 | 26 | 8 | 8 | 8.5 | 17 | 24 | 8 | 10 | 4 | 12 | 8.5/28 | 81 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLX-10-12-GK | ○ | M16 | 1.5 | 19.6 | 26 | 8 | 8 | 8.5 | 17 | 24 | 10 | 10 | 4 | 12 | 9.5/38 | 82 | 7030 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PLX-12-15-GK | ○ | M20 | 1.5 | 25.4 | 33 | 10 | 10 | 8.5 | 22 | 30 | 12 | 12 | 4 | 15 | 11.5/40 | 158 | 10100 | PXCS-20-22-＊＊ | CAD | 请求报价 |
| PLX-16-20-GK | ○ | M24 | 2 | 31.2 | 38 | 12 | 12 | 11.5 | 27 | 36 | 16 | 15 | 5 | 20 | 13/54 | 260 | 18000 | - | CAD | 请求报价 |
材质、表面处理
| PLX-G | PLX-GK | |
|---|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | - | S45C 四氧化三铁保护膜（黑） |
特点
- 各销径的2种行程已实现标准化
（销径：φ10、φ12、φ16除外）。 - 用于分度、定位。
- 销已经过淬火处理。耐磨损性优良。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PLX-G | 无＊1 |
| PLX-GK | 有 |
＊1： 请使用防松件服务。⇒防松服务
