形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D1 | L1 | L2 | Lb | Lm | sw | sw1 | B | d | e | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

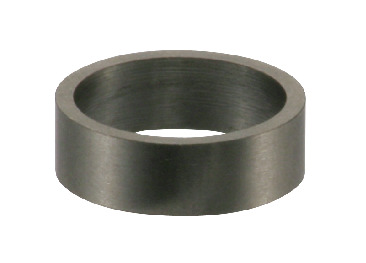

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLX-8-8-G | - | M16 | 1.5 | 19.6 | 26 | 8 | - | 8.5 | 17 | - | 8 | 10 | 4 | 8 | 8.5/26 | 60 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
材质、表面处理
| PLX-G | PLX-GK | |
|---|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | - | S45C 四氧化三铁保护膜（黑） |
特点
- 各销径的2种行程已实现标准化
（销径：φ10、φ12、φ16除外）。 - 用于分度、定位。
- 销已经过淬火处理。耐磨损性优良。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PLX-G | 无＊1 |
| PLX-GK | 有 |
＊1： 请使用防松件服务。⇒防松服务
