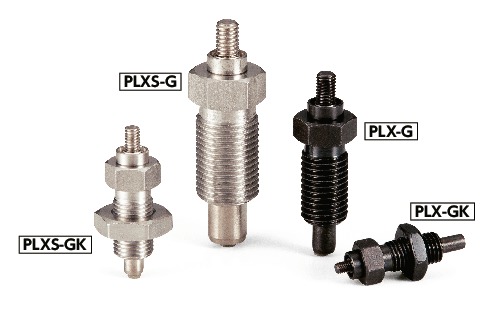

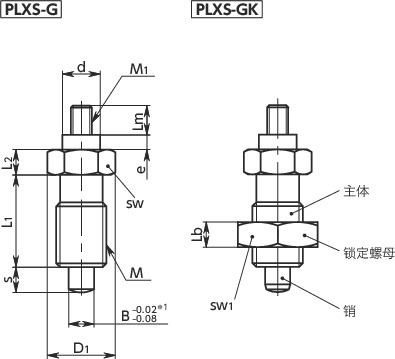

形状図
＊1： 变更了销的公差。
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | M1（粗牙） 螺纹公称直径 |
螺距 | D1 | L1 | L2 | Lb | Lm | sw | sw1 | B | d | e | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

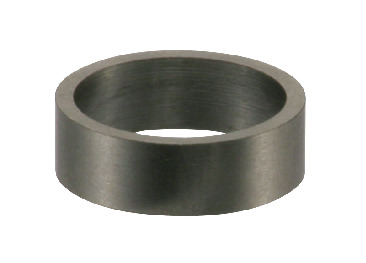

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLXS-8-8-GK | ○ | M16 | 1.5 | M6 | 1 | 19.6 | 26 | 8 | 8 | 8.5 | 17 | 24 | 8 | 10 | 4 | 8 | 8.5/26 | 80 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
材质、表面处理
| PLXS-G | PLXS-GK | |
|---|---|---|
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | - | SUS303 |
特点
- 各销径的2种行程已实现标准化
（销径：φ10、φ12、φ16除外）。 - 用于分度、定位。
- 销已经过镀镍处理。耐磨损性优良。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PLXS-G | 无＊1 |
| PLXS-GK | 有 |
＊1： 请使用防松件服务。⇒防松服务
