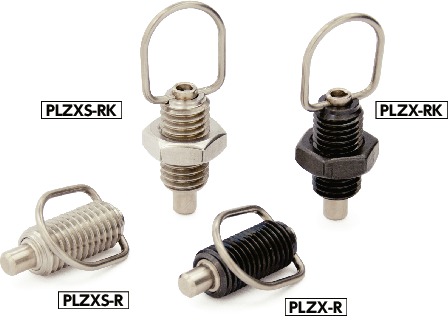

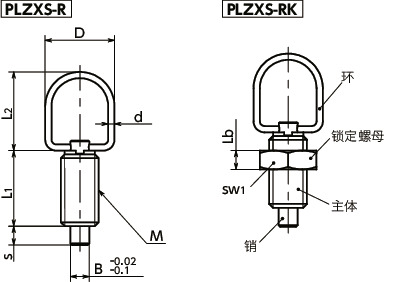

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M 螺纹公称直径 |
螺距 | 粗牙/细牙 | L1 | L2 | sw1 | B | d | s | Lb | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLZXS-5-5-M10-R | - | M10 | 1.5 | 粗牙 | 22 | 23 | - | 5 | 1.5 | 5 | - | 5 / 15 | 11 | 1820 | CAD | 请求报价 |
| PLZXS-5-5-M10-1-R | - | M10 | 1 | 细牙 | 22 | 23 | - | 5 | 1.5 | 5 | - | 5 / 15 | 12 | 1820 | CAD | 请求报价 |
| PLZXS-6-6-M12-R | - | M12 | 1.75 | 粗牙 | 24 | 25 | - | 6 | 2 | 6 | - | 6 / 21 | 17 | 2620 | CAD | 请求报价 |
| PLZXS-6-6-M12-1.5-R | - | M12 | 1.5 | 细牙 | 24 | 25 | - | 6 | 2 | 6 | - | 6 / 21 | 18 | 2620 | CAD | 请求报价 |
| PLZXS-8-9-M16-R | - | M16 | 2 | 粗牙 | 34 | 25 | - | 8 | 2 | 9 | - | 7 / 27 | 42 | 4660 | CAD | 请求报价 |
| PLZXS-8-9-M16-1.5-R | - | M16 | 1.5 | 细牙 | 34 | 25 | - | 8 | 2 | 9 | - | 7 / 27 | 44 | 4660 | CAD | 请求报价 |
| PLZXS-10-9-M16-R | - | M16 | 2 | 粗牙 | 34 | 25 | - | 10 | 2 | 9 | - | 7 / 27 | 44 | 7280 | CAD | 请求报价 |
| PLZXS-10-9-M16-1.5-R | - | M16 | 1.5 | 细牙 | 34 | 25 | - | 10 | 2 | 9 | - | 7 / 27 | 46 | 7280 | CAD | 请求报价 |
| PLZXS-5-5-M10-RK | ○ | M10 | 1.5 | 粗牙 | 22 | 23 | 16 | 5 | 1.5 | 5 | 5 | 5 / 15 | 17 | 1820 | CAD | 请求报价 |
| PLZXS-5-5-M10-1-RK | ○ | M10 | 1 | 细牙 | 22 | 23 | 17 | 5 | 1.5 | 5 | 5 | 5 / 15 | 18 | 1820 | CAD | 请求报价 |
| PLZXS-6-6-M12-RK | ○ | M12 | 1.75 | 粗牙 | 24 | 25 | 19 | 6 | 2 | 6 | 6 | 6 / 21 | 25 | 2620 | CAD | 请求报价 |
| PLZXS-6-6-M12-1.5-RK | ○ | M12 | 1.5 | 细牙 | 24 | 25 | 18 | 6 | 2 | 6 | 6 | 6 / 21 | 26 | 2620 | CAD | 请求报价 |
| PLZXS-8-9-M16-RK | ○ | M16 | 2 | 粗牙 | 34 | 25 | 24 | 8 | 2 | 9 | 8 | 7 / 27 | 59 | 4660 | CAD | 请求报价 |
| PLZXS-8-9-M16-1.5-RK | ○ | M16 | 1.5 | 细牙 | 34 | 25 | 24 | 8 | 2 | 9 | 8 | 7 / 27 | 61 | 4660 | CAD | 请求报价 |
| PLZXS-10-9-M16-RK | ○ | M16 | 2 | 粗牙 | 34 | 25 | 24 | 10 | 2 | 9 | 8 | 7 / 27 | 61 | 7280 | CAD | 请求报价 |
| PLZXS-10-9-M16-1.5-RK | ○ | M16 | 1.5 | 细牙 | 34 | 25 | 24 | 10 | 2 | 9 | 8 | 7 / 27 | 63 | 7280 | CAD | 请求报价 |
标有螺距的型号为细牙螺纹，未标有螺距的型号为粗牙螺纹。
材质、表面处理
| PLZXS-R | PLZXS-RK | |
|---|---|---|
| 环 | SUS301 | SUS301 |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |
特点
- 用于分度、定位。
- 销已经过镀镍处理。耐磨损性优良。
- 所有销径的粗牙螺纹和细牙螺纹均已实现标准化。
- 放倒环部即可确保上部空间。
- 全不锈钢制。耐腐蚀性、耐热性优良。
- 配合孔的推荐公差范围等级为 H7。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PLZXS-R | 无＊1 |
| PLZXS-RK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
