形状図
尺寸・CAD
单位 : mm
| 型号 | B | s (行程) |
D | L | Lc | e | D1 | d | C | R | R1 | E | F | K1 | K2 | K3 | G | t | 载荷（N） min./max. |
质量 (g) |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMVXR-8-20-BK | 8 | 14 | 36 | 84 | 6 | 10 | 20 | 7 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 170 | 4500 | CAD | 请求报价 |
| PMVXR-10-20-BK | 10 | 14 | 36 | 84 | 6 | 10 | 20 | 7 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 175 | 7030 | CAD | 请求报价 |
| PMVXR-12-20-BK | 12 | 14 | 36 | 84 | 6 | 10 | 20 | 7 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 180 | 10100 | CAD | 请求报价 |
| PMVXR-14-20-BK | 14 | 14 | 36 | 84 | 6 | 10 | 20 | 7 | 10 | 6.1 | 6.1 | 34 | 48 | 7.5 | 18 | 12 | 35 | 7.5 | 14/35 | 190 | 13700 | CAD | 请求报价 |
| PMVXR-16-30-BK | 16 | 20 | 50 | 123 | 10 | 15 | 30 | 10 | 17 | 10.1 | 10.1 | 55 | 80 | 14 | 34 | 10 | 54 | 15 | 22/70 | 700 | 18000 | CAD | 请求报价 |
| PMVXR-20-30-BK | 20 | 20 | 50 | 123 | 10 | 15 | 30 | 10 | 17 | 10.1 | 10.1 | 55 | 80 | 14 | 34 | 10 | 54 | 15 | 22/70 | 720 | 28100 | CAD | 请求报价 |
材质、表面处理
| PMVXR | |
|---|---|
| 环 | 精密铸钢产品 三价铬酸盐处理 |
| 主体 | 精密铸钢产品 静电喷涂（亚光黑） |
| 销 | 钢 三价铬酸盐处理 |
| 弹簧 | 相当于SUS316Ti |
| 无头螺丝 | 钢 镀锌 |
特点

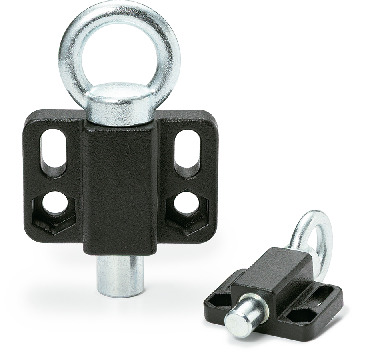

- 将环型分度柱塞和安装用法兰一体化。易于安装到设备、装置上。
- 销的动作方向与平行法兰面平行。
- 操作环形部分控制销的缩回与伸出。也可通过安装拉索或带挂钩的延长拉杆，实现远距离操作。
- 主体为精密铸钢制。减少了机械加工，从而提高了性价比。
