分度柱塞

Indexing Plunger

PMX

安全注意事项

符号RoHS指令

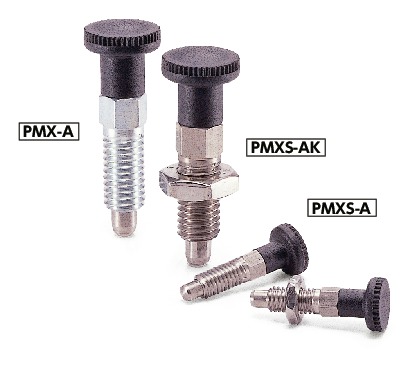

PMX分度柱塞

形状図

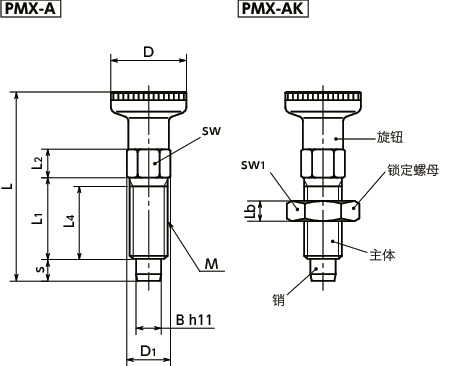

PMX分度柱塞寸法図

尺寸・CAD

选择

锁定螺母的
有无
所有
-
○
M
螺纹公称直径
所有
M6
M8
M10
M12
M16
B
所有
3
4
5
6
8
10
s
所有
3.5
4
4.5
5
6
8
10

单位 : mm

型号 锁定螺母的
有无		 M
螺纹公称直径		 螺距 粗牙/细牙 D D1 L L1 L2 L4
min.		 Lb sw sw1 B s 载荷（N）
min./max.		 质量
（g）		 容许紧固扭矩
（N・m）		 销的剪切载荷
（N）		 适用轴环 CAD下载 请求报价
PMX-3-M6-A - M6 1 粗牙 12 6.9 30 12 4.5 10 - 6 - 3 3.5 3/12 4 2 650 PXCS-6-7-＊＊ CAD 请求报价
PMX-3-M6-0.75-A - M6 0.75 细牙 12 6.9 30 12 4.5 10 - 6 - 3 3.5 3/12 4 3 650 PXCS-6-7-＊＊ CAD 请求报价
PMX-4-M6-A - M6 1 粗牙 12 6.9 30.5 12 4.5 10 - 6 - 4 4 3/12 4 2 1160 PXCS-6-7-＊＊ CAD 请求报价
PMX-4-M8-1-A - M8 1 细牙 16 9.2 39.5 16 6 13.5 - 8 - 4 4.5 5/24 9 8 1160 PXCS-8-10-＊＊ CAD 请求报价
PMX-5-M8-A - M8 1.25 粗牙 16 9.2 40 16 6 13.5 - 8 - 5 5 5/24 9 7 1820 PXCS-8-10-＊＊ CAD 请求报价
PMX-5-M8-1-A - M8 1 细牙 16 9.2 40 16 6 13.5 - 8 - 5 5 5/24 9 7 1820 PXCS-8-10-＊＊ CAD 请求报价
PMX-5-M10-1-A - M10 1 细牙 18 11.5 42.5 16 6 13.5 - 10 - 5 5 5/24 14 22 1820 PXCS-10-12-＊＊ CAD 请求报价
PMX-6-M10-A - M10 1.5 粗牙 18 11.5 49 20 7.5 17 - 10 - 6 6 5/21 18 15 2620 PXCS-10-12-＊＊ CAD 请求报价
PMX-6-M12-1.5-A - M12 1.5 细牙 21 13.8 52 20 7.5 16.5 - 12 - 6 6 5/21 26 38 2620 PXCS-12-14-＊＊ CAD 请求报价
PMX-8-M12-A - M12 1.75 粗牙 21 13.8 59 24 9 20.5 - 12 - 8 8 6/22 31 20 4660 PXCS-12-14-＊＊ CAD 请求报价
PMX-8-M12-1.5-A - M12 1.5 细牙 21 13.8 59 24 9 20.5 - 12 - 8 8 6/22 31 20 4660 PXCS-12-14-＊＊ CAD 请求报价
PMX-8-M16-1.5-A - M16 1.5 细牙 25 19.6 63.5 24 9 20.5 - 17 - 8 8 6/22 56 80 4660 PXCS-16-17-＊＊ CAD 请求报价
PMX-10-M16-1.5-A - M16 1.5 细牙 25 19.6 67.5 26 9 22.5 - 17 - 10 10 4/27 61 80 7280 PXCS-16-17-＊＊ CAD 请求报价
PMX-3-M6-AK ○ M6 1 粗牙 12 6.9 30 12 4.5 10 3.2 6 10 3 3.5 3/12 5 2 650 PXCS-6-7-＊＊ CAD 请求报价
PMX-3-M6-0.75-AK ○ M6 0.75 细牙 12 6.9 30 12 4.5 10 3.2 6 10 3 3.5 3/12 5 3 650 PXCS-6-7-＊＊ CAD 请求报价
PMX-4-M6-AK ○ M6 1 粗牙 12 6.9 30.5 12 4.5 10 3.2 6 10 4 4 3/12 5 2 1160 PXCS-6-7-＊＊ CAD 请求报价
PMX-4-M8-1-AK ○ M8 1 细牙 16 9.2 39.5 16 6 13.5 4 8 13 4 4.5 5/24 12 8 1160 PXCS-8-10-＊＊ CAD 请求报价
PMX-5-M8-AK ○ M8 1.25 粗牙 16 9.2 40 16 6 13.5 4 8 13 5 5 5/24 12 7 1820 PXCS-8-10-＊＊ CAD 请求报价
PMX-5-M8-1-AK ○ M8 1 细牙 16 9.2 40 16 6 13.5 4 8 13 5 5 5/24 12 7 1820 PXCS-8-10-＊＊ CAD 请求报价
PMX-5-M10-1-AK ○ M10 1 细牙 18 11.5 42.5 16 6 13.5 5 10 16 5 5 5/24 20 22 1820 PXCS-10-12-＊＊ CAD 请求报价
PMX-6-M10-AK ○ M10 1.5 粗牙 18 11.5 49 20 7.5 17 5 10 17 6 6 5/21 24 15 2620 PXCS-10-12-＊＊ CAD 请求报价
PMX-6-M12-1.5-AK ○ M12 1.5 细牙 21 13.8 52 20 7.5 16.5 6 12 18 6 6 5/21 35 38 2620 PXCS-12-14-＊＊ CAD 请求报价
PMX-8-M12-AK ○ M12 1.75 粗牙 21 13.8 59 24 9 20.5 6 12 19 8 8 6/22 39 20 4660 PXCS-12-14-＊＊ CAD 请求报价
PMX-8-M12-1.5-AK ○ M12 1.5 细牙 21 13.8 59 24 9 20.5 6 12 18 8 8 6/22 41 20 4660 PXCS-12-14-＊＊ CAD 请求报价
PMX-8-M16-1.5-AK ○ M16 1.5 细牙 25 19.6 63.5 24 9 20.5 8 17 24 8 8 6/22 74 80 4660 PXCS-16-17-＊＊ CAD 请求报价
PMX-10-M16-1.5-AK ○ M16 1.5 细牙 25 19.6 67.5 26 9 22.5 8 17 24 10 10 4/27 79 80 7280 PXCS-16-17-＊＊ CAD 请求报价

●本产品已于2013年变更型号。
　例：（旧）PMX-4-A　→（新）PMX-4-M6-A

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

PMX-A PMX-AK
旋钮 尼龙6（亚光黑） 尼龙6（亚光黑）
主体 SUM22L
三价铬酸盐处理		 SUM22L
三价铬酸盐处理
销 SUS303 SUS303
弹簧 SUS301 SUS301
锁定螺母 S45C＊1
三价铬酸盐处理

＊1：　PMX-3-M6-0.75-AK的锁定螺母材质为SUS303。


特点

  • 构造简单的分度柱塞。
  • 性价比优良。
  • 销径φ3-φ10、主体螺纹直径M6-M16已实现标准化。M6-M12分为粗牙和细牙。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母的有无
PMX-A 无＊1
PMX-AK 有

＊1：　请使用防松件服务。（⇒防松服务 ）


强度

型号 容许紧固扭矩（N・m）
PMX-3-M6 2
PMX-3-M6-0.75 3
PMX-4-M6 2
PMX-4-M8-1 8
PMX-5-M8 7
PMX-5-M8-1 7
PMX-5-M10-1 22
PMX-6-M10 15
PMX-6-M12-1.5 38
PMX-8-M12 20
PMX-8-M12-1.5 20
PMX-8-M16-1.5 80
PMX-10-M16-1.5 80

由于可能导致螺纹部破损，紧固时请确保锁定螺母的紧固扭矩不超过上表中的数值。
