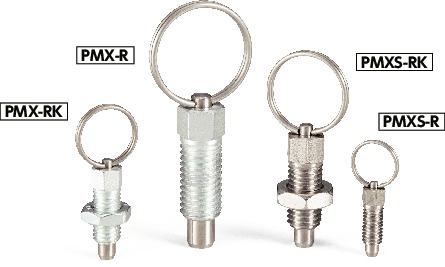

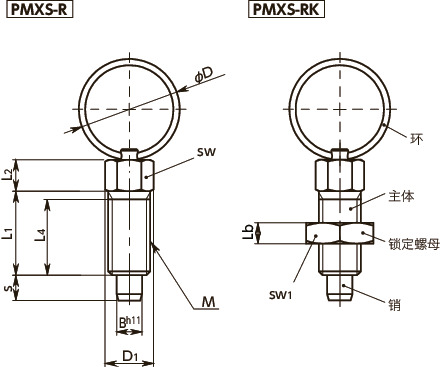

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M 螺纹公称直径 |
螺距 | 粗牙/细牙 | D1 | L1 | L2 | L4 min. |
Lb | sw | sw1 | B | D | s | 载荷（N） min./max. |
质量 （g） |
容许紧固扭矩 （N・m） |
销的剪切载荷 （N） |
适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMXS-8-M12-1.5-R | - | M12 | 1.5 | 细牙 | 13.8 | 24 | 9 | 20.5 | - | 12 | - | 8 | 30 | 8 | 6/22 | 30 | 20 | 4660 | PXCS-12-14-＊＊ | CAD | 请求报价 |
●本产品已于2013年变更型号。
例：（旧）PMXS-4-R →（新）PMXS-4-M6-R
材质、表面处理
| PMXS-R | PMXS-RK | |
|---|---|---|
| 环 | SUS301 | SUS301 |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |
特点
- 构造简单的分度柱塞。
- 性价比优良。
- 销径φ3-φ10、主体螺纹直径M6-M16已实现标准化。M6-M12分为粗牙和细牙。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PMXS-R | 无＊1 |
| PMXS-RK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
强度
| 型号 | 容许紧固扭矩（N・m） |
|---|---|
| PMXS-3-M6 | 2 |
| PMXS-3-M6-0.75 | 3 |
| PMXS-4-M6 | 2 |
| PMXS-4-M8-1 | 8 |
| PMXS-5-M8 | 7 |
| PMXS-5-M8-1 | 7 |
| PMXS-5-M10-1 | 22 |
| PMXS-6-M10 | 15 |
| PMXS-6-M12-1.5 | 38 |
| PMXS-8-M12 | 20 |
| PMXS-8-M12-1.5 | 20 |
| PMXS-8-M16-1.5 | 80 |
| PMXS-10-M16-1.5 | 80 |
由于可能导致螺纹部破损，紧固时请确保锁定螺母的紧固扭矩不超过上表中的数值。
