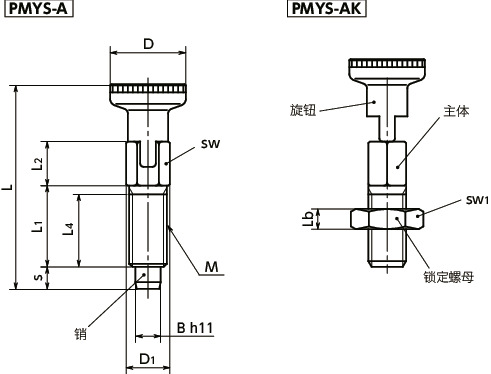

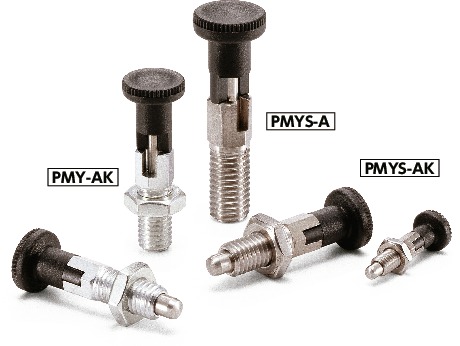

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M 螺纹公称直径 |
螺距 | 粗牙/细牙 | D | D1 | L | L1 | L2 | L4 min. |
Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
容许紧固扭矩 （N・m） |
销的剪切载荷 （N） |
适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMYS-3-M6-A | - | M6 | 1 | 粗牙 | 12 | 6.9 | 32.5 | 12 | 7 | 10 | - | 6 | - | 3 | 3.5 | 3/12 | 4 | 2 | 650 | PXCS-6-7-＊＊ | CAD | 请求报价 |
| PMYS-3-M6-0.75-A | - | M6 | 0.75 | 细牙 | 12 | 6.9 | 32.5 | 12 | 7 | 10 | - | 6 | - | 3 | 3.5 | 3/12 | 4 | 3 | 650 | PXCS-6-7-＊＊ | CAD | 请求报价 |
| PMYS-4-M6-A | - | M6 | 1 | 粗牙 | 12 | 6.9 | 33 | 12 | 7 | 10 | - | 6 | - | 4 | 4 | 3/12 | 4 | 2 | 1160 | PXCS-6-7-＊＊ | CAD | 请求报价 |
| PMYS-4-M8-1-A | - | M8 | 1 | 细牙 | 16 | 9.2 | 43 | 16 | 9.5 | 13.5 | - | 8 | - | 4 | 4.5 | 5/24 | 9 | 8 | 1160 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PMYS-5-M8-A | - | M8 | 1.25 | 粗牙 | 16 | 9.2 | 43.5 | 16 | 9.5 | 13.5 | - | 8 | - | 5 | 5 | 5/24 | 9 | 7 | 1820 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PMYS-5-M8-1-A | - | M8 | 1 | 细牙 | 16 | 9.2 | 43.5 | 16 | 9.5 | 13.5 | - | 8 | - | 5 | 5 | 5/24 | 9 | 7 | 1820 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PMYS-5-M10-1-A | - | M10 | 1 | 细牙 | 18 | 11.5 | 46 | 16 | 9.5 | 13.5 | - | 10 | - | 5 | 5 | 5/24 | 14 | 22 | 1820 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PMYS-6-M10-A | - | M10 | 1.5 | 粗牙 | 18 | 11.5 | 52 | 20 | 10.5 | 17 | - | 10 | - | 6 | 6 | 5/21 | 18 | 15 | 2620 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PMYS-6-M12-1.5-A | - | M12 | 1.5 | 细牙 | 21 | 13.8 | 55 | 20 | 10.5 | 16.5 | - | 12 | - | 6 | 6 | 5/21 | 26 | 38 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PMYS-8-M12-A | - | M12 | 1.75 | 粗牙 | 21 | 13.8 | 63.5 | 24 | 13.5 | 20.5 | - | 12 | - | 8 | 8 | 6/22 | 32 | 20 | 4660 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PMYS-8-M12-1.5-A | - | M12 | 1.5 | 细牙 | 21 | 13.8 | 63.5 | 24 | 13.5 | 20.5 | - | 12 | - | 8 | 8 | 6/22 | 32 | 20 | 4660 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PMYS-8-M16-1.5-A | - | M16 | 1.5 | 细牙 | 25 | 19.6 | 68 | 24 | 13.5 | 20.5 | - | 17 | - | 8 | 8 | 6/22 | 51 | 80 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PMYS-10-M16-1.5-A | - | M16 | 1.5 | 细牙 | 25 | 19.6 | 72.5 | 26 | 14 | 22.5 | - | 17 | - | 10 | 10 | 4/27 | 62 | 80 | 7280 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PMYS-3-M6-AK | ○ | M6 | 1 | 粗牙 | 12 | 6.9 | 32.5 | 12 | 7 | 10 | 3.2 | 6 | 10 | 3 | 3.5 | 3/12 | 5 | 2 | 650 | PXCS-6-7-＊＊ | CAD | 请求报价 |
| PMYS-3-M6-0.75-AK | ○ | M6 | 0.75 | 细牙 | 12 | 6.9 | 32.5 | 12 | 7 | 10 | 3.2 | 6 | 10 | 3 | 3.5 | 3/12 | 5 | 3 | 650 | PXCS-6-7-＊＊ | CAD | 请求报价 |
| PMYS-4-M6-AK | ○ | M6 | 1 | 粗牙 | 12 | 6.9 | 33 | 12 | 7 | 10 | 3.2 | 6 | 10 | 4 | 4 | 3/12 | 5 | 2 | 1160 | PXCS-6-7-＊＊ | CAD | 请求报价 |
| PMYS-4-M8-1-AK | ○ | M8 | 1 | 细牙 | 16 | 9.2 | 43 | 16 | 9.5 | 13.5 | 4 | 8 | 13 | 4 | 4.5 | 5/24 | 12 | 8 | 1160 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PMYS-5-M8-AK | ○ | M8 | 1.25 | 粗牙 | 16 | 9.2 | 43.5 | 16 | 9.5 | 13.5 | 4 | 8 | 13 | 5 | 5 | 5/24 | 12 | 7 | 1820 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PMYS-5-M8-1-AK | ○ | M8 | 1 | 细牙 | 16 | 9.2 | 43.5 | 16 | 9.5 | 13.5 | 4 | 8 | 13 | 5 | 5 | 5/24 | 12 | 7 | 1820 | PXCS-8-10-＊＊ | CAD | 请求报价 |
| PMYS-5-M10-1-AK | ○ | M10 | 1 | 细牙 | 18 | 11.5 | 46 | 16 | 9.5 | 13.5 | 5 | 10 | 17 | 5 | 5 | 5/24 | 20 | 22 | 1820 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PMYS-6-M10-AK | ○ | M10 | 1.5 | 粗牙 | 18 | 11.5 | 52 | 20 | 10.5 | 17 | 5 | 10 | 16 | 6 | 6 | 5/21 | 23 | 15 | 2620 | PXCS-10-12-＊＊ | CAD | 请求报价 |
| PMYS-6-M12-1.5-AK | ○ | M12 | 1.5 | 细牙 | 21 | 13.8 | 55 | 20 | 10.5 | 16.5 | 6 | 12 | 18 | 6 | 6 | 5/21 | 34 | 38 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PMYS-8-M12-AK | ○ | M12 | 1.75 | 粗牙 | 21 | 13.8 | 63.5 | 24 | 13.5 | 20.5 | 6 | 12 | 19 | 8 | 8 | 6/22 | 40 | 20 | 4660 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PMYS-8-M12-1.5-AK | ○ | M12 | 1.5 | 细牙 | 21 | 13.8 | 63.5 | 24 | 13.5 | 20.5 | 6 | 12 | 18 | 8 | 8 | 6/22 | 40 | 20 | 4660 | PXCS-12-14-＊＊ | CAD | 请求报价 |
| PMYS-8-M16-1.5-AK | ○ | M16 | 1.5 | 细牙 | 25 | 19.6 | 68 | 24 | 13.5 | 20.5 | 8 | 17 | 24 | 8 | 8 | 6/22 | 81 | 80 | 4660 | PXCS-16-17-＊＊ | CAD | 请求报价 |
| PMYS-10-M16-1.5-AK | ○ | M16 | 1.5 | 细牙 | 25 | 19.6 | 72.5 | 26 | 14 | 22.5 | 8 | 17 | 24 | 10 | 10 | 4/27 | 91 | 80 | 7280 | PXCS-16-17-＊＊ | CAD | 请求报价 |
●本产品已于2013年变更型号。
例：（旧）PMYS-4-A →（新）PMYS-4-M6-A
材质、表面处理
| PMYS-A | PMYS-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |
特点
- 构造简单的分度柱塞。
- 性价比优良。
- 拉起旋钮后旋转90°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下复位。
- 销径φ3-φ10、主体螺纹直径M6-M16已实现标准化。M6-M12分为粗牙和细牙。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PMYS-A | 无＊1 |
| PMYS-AK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
强度
| 型号 | 容许紧固扭矩（N・m） |
|---|---|
| PMYS-3-M6 | 2 |
| PMYS-3-M6-0.75 | 3 |
| PMYS-4-M6 | 2 |
| PMYS-4-M8-1 | 8 |
| PMYS-5-M8 | 7 |
| PMYS-5-M8-1 | 7 |
| PMYS-5-M10-1 | 22 |
| PMYS-6-M10 | 15 |
| PMYS-6-M12-1.5 | 38 |
| PMYS-8-M12 | 20 |
| PMYS-8-M12-1.5 | 20 |
| PMYS-8-M16-1.5 | 80 |
| PMYS-10-M16-1.5 | 80 |
由于可能导致螺纹部破损，紧固时请确保锁定螺母的紧固扭矩不超过上表中的数值。
