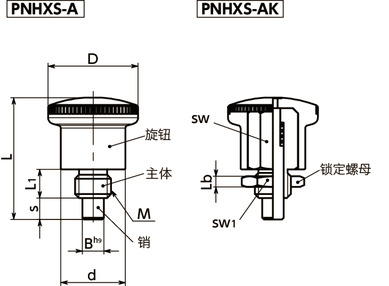

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M 螺纹公称直径 |
螺距 | 粗牙/细牙 | D | d | L | L1 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNHXS-4-5-M8-A | - | M8 | 1.25 | 粗牙 | 21 | 15 | 27.5 | 6 | - | 10 | - | 4 | 5 | 4/12 | 14 | 1160 | CAD | 请求报价 |
材质、表面处理
| PNHXS-A | PNHXS-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |

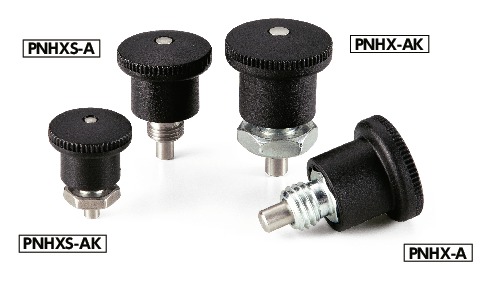

特点
- 紧凑型分度柱塞。
- 性价比优良。
- 销径φ4-φ10，主体螺纹直径M8-M16，粗牙和细牙产品已实现标准化。产品规格丰富。
- 安装后不露出主体金属部分。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PNHXS-A | 无＊1 |
| PNHXS-AK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
