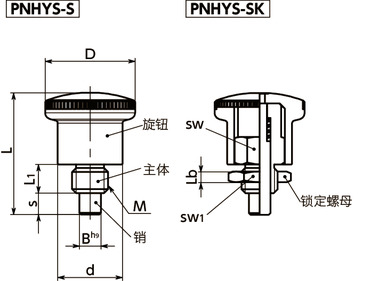

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M 螺纹公称直径 |
螺距 | 粗牙/细牙 | D | d | L | L1 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNHYS-4-5-M8-S | - | M8 | 1.25 | 粗牙 | 21 | 15 | 27.5 | 6 | - | 10 | - | 4 | 5 | 4/12 | 14 | 1160 | CAD | 请求报价 |
| PNHYS-4-5-M8-1-S | - | M8 | 1 | 细牙 | 21 | 15 | 27.5 | 6 | - | 10 | - | 4 | 5 | 4/12 | 14 | 1160 | CAD | 请求报价 |
| PNHYS-5-6-M10-S | - | M10 | 1.5 | 粗牙 | 25 | 18 | 34 | 8 | - | 12 | - | 5 | 6 | 6/16 | 26 | 1820 | CAD | 请求报价 |
| PNHYS-5-6-M10-1-S | - | M10 | 1 | 细牙 | 25 | 18 | 34 | 8 | - | 12 | - | 5 | 6 | 6/16 | 26 | 1820 | CAD | 请求报价 |
| PNHYS-6-6-M10-S | - | M10 | 1.5 | 粗牙 | 25 | 18 | 34 | 8 | - | 12 | - | 6 | 6 | 6/16 | 27 | 2620 | CAD | 请求报价 |
| PNHYS-6-6-M10-1-S | - | M10 | 1 | 细牙 | 25 | 18 | 34 | 8 | - | 12 | - | 6 | 6 | 6/16 | 27 | 2620 | CAD | 请求报价 |
| PNHYS-6-7-M12-S | - | M12 | 1.75 | 粗牙 | 28 | 20 | 40.5 | 10 | - | 14 | - | 6 | 7 | 10/23 | 41 | 2620 | CAD | 请求报价 |
| PNHYS-6-7-M12-1.5-S | - | M12 | 1.5 | 细牙 | 28 | 20 | 40.5 | 10 | - | 14 | - | 6 | 7 | 10/23 | 41 | 2620 | CAD | 请求报价 |
| PNHYS-7-7-M12-S | - | M12 | 1.75 | 粗牙 | 28 | 20 | 40.5 | 10 | - | 14 | - | 7 | 7 | 10/23 | 42 | 3570 | CAD | 请求报价 |
| PNHYS-7-7-M12-1.5-S | - | M12 | 1.5 | 细牙 | 28 | 20 | 40.5 | 10 | - | 14 | - | 7 | 7 | 10/23 | 42 | 3570 | CAD | 请求报价 |
| PNHYS-8-10-M16-S | - | M16 | 2 | 粗牙 | 33 | 23 | 47.5 | 12 | - | 17 | - | 8 | 10 | 11/35 | 69 | 4660 | CAD | 请求报价 |
| PNHYS-8-10-M16-1.5-S | - | M16 | 1.5 | 细牙 | 33 | 23 | 47.5 | 12 | - | 17 | - | 8 | 10 | 11/35 | 70 | 4660 | CAD | 请求报价 |
| PNHYS-10-10-M16-S | - | M16 | 2 | 粗牙 | 33 | 23 | 47.5 | 12 | - | 17 | - | 10 | 10 | 11/35 | 72 | 7280 | CAD | 请求报价 |
| PNHYS-10-10-M16-1.5-S | - | M16 | 1.5 | 细牙 | 33 | 23 | 47.5 | 12 | - | 17 | - | 10 | 10 | 11/35 | 73 | 7280 | CAD | 请求报价 |
| PNHYS-4-5-M8-SK | ○ | M8 | 1.25 | 粗牙 | 21 | 15 | 27.5 | 6 | 4 | 10 | 13 | 4 | 5 | 4/12 | 17 | 1160 | CAD | 请求报价 |
| PNHYS-4-5-M8-1-SK | ○ | M8 | 1 | 细牙 | 21 | 15 | 27.5 | 6 | 4 | 10 | 13 | 4 | 5 | 4/12 | 17 | 1160 | CAD | 请求报价 |
| PNHYS-5-6-M10-SK | ○ | M10 | 1.5 | 粗牙 | 25 | 18 | 34 | 8 | 5 | 12 | 16 | 5 | 6 | 6/16 | 32 | 1820 | CAD | 请求报价 |
| PNHYS-5-6-M10-1-SK | ○ | M10 | 1 | 细牙 | 25 | 18 | 34 | 8 | 5 | 12 | 17 | 5 | 6 | 6/16 | 32 | 1820 | CAD | 请求报价 |
| PNHYS-6-6-M10-SK | ○ | M10 | 1.5 | 粗牙 | 25 | 18 | 34 | 8 | 5 | 12 | 16 | 6 | 6 | 6/16 | 33 | 2620 | CAD | 请求报价 |
| PNHYS-6-6-M10-1-SK | ○ | M10 | 1 | 细牙 | 25 | 18 | 34 | 8 | 5 | 12 | 17 | 6 | 6 | 6/16 | 33 | 2620 | CAD | 请求报价 |
| PNHYS-6-7-M12-SK | ○ | M12 | 1.75 | 粗牙 | 28 | 20 | 40.5 | 10 | 6 | 14 | 19 | 6 | 7 | 10/23 | 49 | 2620 | CAD | 请求报价 |
| PNHYS-6-7-M12-1.5-SK | ○ | M12 | 1.5 | 细牙 | 28 | 20 | 40.5 | 10 | 6 | 14 | 18 | 6 | 7 | 10/23 | 49 | 2620 | CAD | 请求报价 |
| PNHYS-7-7-M12-SK | ○ | M12 | 1.75 | 粗牙 | 28 | 20 | 40.5 | 10 | 6 | 14 | 19 | 7 | 7 | 10/23 | 50 | 3570 | CAD | 请求报价 |
| PNHYS-7-7-M12-1.5-SK | ○ | M12 | 1.5 | 细牙 | 28 | 20 | 40.5 | 10 | 6 | 14 | 18 | 7 | 7 | 10/23 | 50 | 3570 | CAD | 请求报价 |
| PNHYS-8-10-M16-SK | ○ | M16 | 2 | 粗牙 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 8 | 10 | 11/35 | 87 | 4660 | CAD | 请求报价 |
| PNHYS-8-10-M16-1.5-SK | ○ | M16 | 1.5 | 细牙 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 8 | 10 | 11/35 | 88 | 4660 | CAD | 请求报价 |
| PNHYS-10-10-M16-SK | ○ | M16 | 2 | 粗牙 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 10 | 10 | 11/35 | 90 | 7280 | CAD | 请求报价 |
| PNHYS-10-10-M16-1.5-SK | ○ | M16 | 1.5 | 细牙 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 10 | 10 | 11/35 | 101 | 7280 | CAD | 请求报价 |
材质、表面处理
| PNHYS-S | PNHYS-SK | |
|---|---|---|
| 旋钮 | SCS13（相当于SUS304） | SCS13（相当于SUS304） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |

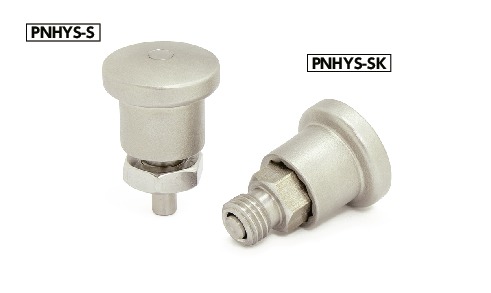

特点
- 紧凑型分度柱塞。
- 全不锈钢制。
- 销径φ4-φ10，主体螺纹直径M8-M16，粗牙和细牙产品已实现标准化。产品规格丰富。
- 安装后不露出主体金属部分。
- 拉起旋钮后旋转30°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转30°。在内置弹簧力的作用下复位。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PNHYS-S | 无＊1 |
| PNHYS-SK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
