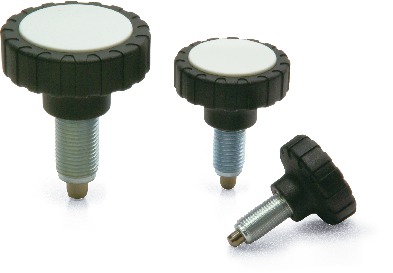

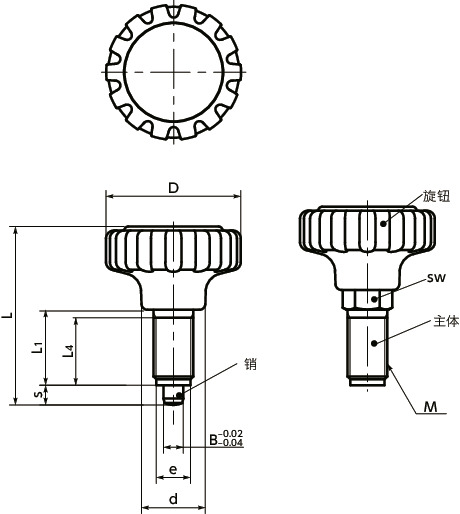

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | L4 min. |
sw | B | d | e | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNKX-5-34-M10-1 | M10 | 1 | 34 | 45 | 19 | 17 | 10 | 5 | 15.5 | 8.6 | 5 | 7/17 | 15 | 1820 | CAD | 请求报价 |
| PNKX-6-42-M12-1.5 | M12 | 1.5 | 42 | 53 | 21 | 19 | 12 | 6 | 19 | 9.9 | 6 | 9/24 | 41 | 2620 | CAD | 请求报价 |
| PNKX-6-53-M12-1.5 | M12 | 1.5 | 53 | 59 | 21 | 19 | 12 | 6 | 22.5 | 9.9 | 6 | 9/24 | 60 | 2620 | CAD | 请求报价 |
| PNKX-8-53-M16-1.5 | M16 | 1.5 | 53 | 68 | 28 | 26 | 16 | 8 | 22.5 | 13.9 | 8 | 11/30 | 90 | 4660 | CAD | 请求报价 |
材质、表面处理
| PNKX | |
|---|---|
| 旋钮 | 玻璃纤维增强尼龙6 |
| 主体 | SUM24L 三价铬酸盐处理 |
| 销 | SUS303 |
| 弹簧 | SUS301 |
特点
- 与合手的旋钮组合使用的分度柱塞。
- 可进行工件的定位和固定等2个动作。
- 配合侧孔的建议公差为G7。

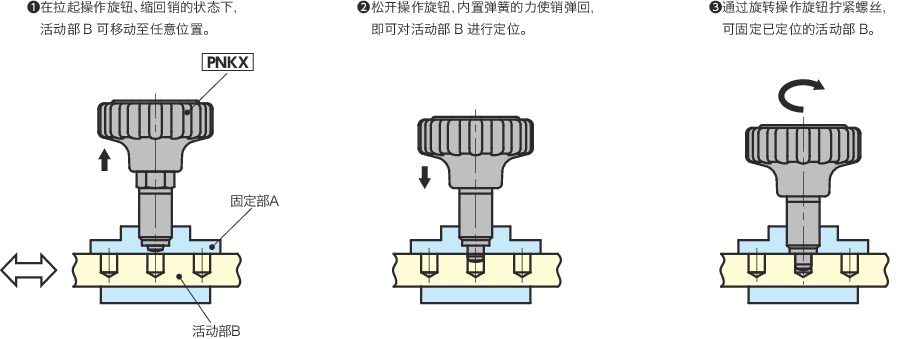

操作方法
