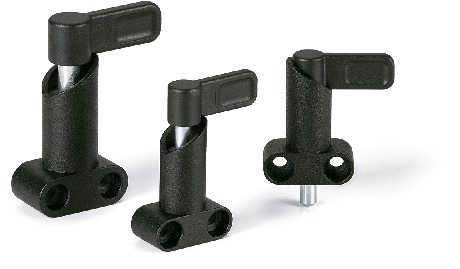

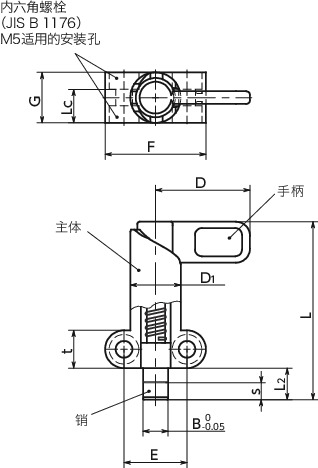

形状図
单位 : mm
| 型号 | B | s | D | D1 | L | L2 | Lc | E | F | G | t | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNMV-10-12-20-BK | 10 | 12 | 37 | 20 | 82 | 12 | 14.5 | 22 | 37 | 20 | 15 | 21/58 | 123 | 4770 | CAD | 请求报价 |
材质、表面处理
| PNMV | |
|---|---|
| 手柄 | 尼龙6（亚光黑） |
| 主体 | 锌压铸件 静电喷涂（黑） |
| 销 | 相当于SUM22L 三价铬酸盐处理 |
| 弹簧 | SUS301 |
特点
- 将手柄型分度柱塞和安装用法兰一体化。便于安装到设备、装置上。
- 将手柄旋转180°时，销将内置到主体内。
- 通过主体上加工的切口可锁定手柄。
- 主体为锌压铸件制。减少了机械加工，提高了性价比。
- 销的行程方向与法兰面平行。
- 各销径的2种销长度已实现标准化。
- 请使用内六角螺栓（M5）进行安装。
- 配合侧孔的建议公差为（+0.05～+0.1）。
