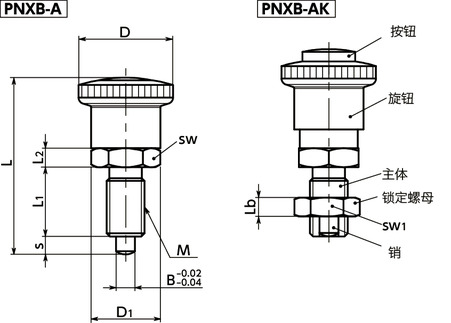

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
容许拉伸载荷 （N） |
销的剪切载荷 （N） |

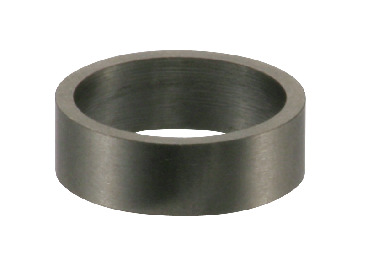

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNXB-8-8-AK | ○ | M16 | 1.5 | 30 | 21.9 | 67.5 | 26 | 8 | 8 | 19 | 24 | 8 | 8 | 8.5/26 | 90 | 200 | 4500 | PXCS-16-19-＊＊ | CAD | 请求报价 |
材质、表面处理
| PNXB-A | PNXB-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 按钮 | 聚缩醛（红） | 聚缩醛（红） |
| 主体 | 相当于SUM22L 四氧化三铁保护膜（黑） |
相当于SUM22L 四氧化三铁保护膜（黑） |
| 销 | 钢（硬度50-60HRC） | 钢（硬度50-60HRC） |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | 钢 四氧化三铁保护膜（黑） |
特点
- 可通过操作旋钮和按钮来操作销插拔的分度柱塞。
- 锁定机构内置于旋钮内，因此脏污及异物不会对锁定机构产生影响。
-
将旋钮拨到最后时，销缩回的同时锁定，并保持此状态。
按下按钮时，锁定解除，销在内置弹簧力的作用下复位。
- 可根据产品符号选择锁定螺母的有无。

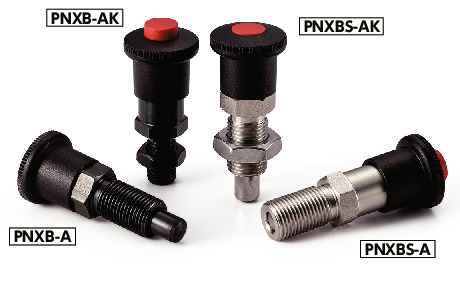

| 产品符号 | 锁定螺母 |
|---|---|
| PNXB-A | 无＊1 |
| PNXB-AK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
