规格变更说明
分度柱塞 手柄型 PNXV 系列将发生如下变更。本次变更后产品价格不变。
请参看详情。
https://www.nbk1560-chn.com.cn/news/2021/20211208/

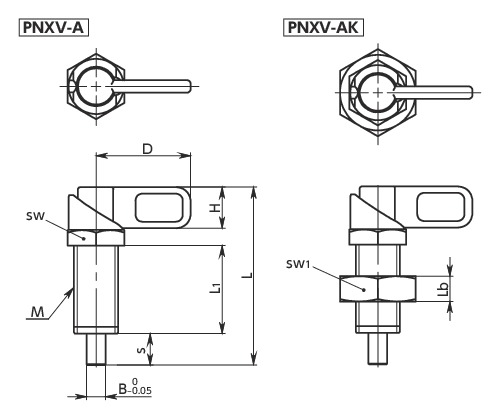

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | Lb | sw | sw1 | H | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

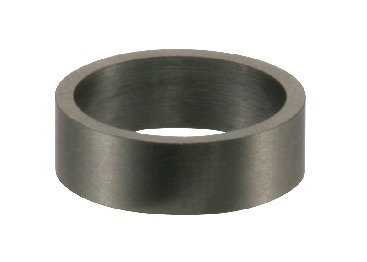

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNXV-8-M16-1.5-A | - | M16 | 1.5 | 30 | 56.5 | 28 | - | 18 | - | 13 | 8 | 10 | 11/30 | 46 | 3050 | PXCS-16-17-＊＊ | CAD | 请求报价 |
材质、表面处理
| PNXV-A | PNXV-AK | |
|---|---|---|
| 手柄 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | 锌压铸件 三价铬酸盐处理＊1 |
锌压铸件 三价铬酸盐处理＊1 |
| 销 | 相当于SUM22L 三价铬酸盐处理 |
相当于SUM22L 三价铬酸盐处理 |
| 弹簧 | SWPB | SWPB |
| 锁定螺母 | S45C 三价铬酸盐处理 |
＊1： 2021年12月起，库存用完后，依次进行变更。
变更前：ZNDG纳米涂层（灰）
特点
- 转动手柄操作销插拔的分度柱塞。
- 将手柄旋转180°后可将销内置到主体中。
- 通过主体上加工的切口可锁定手柄。
- 主体为锌压铸件制。减少了机械加工，提高了性价比。
-

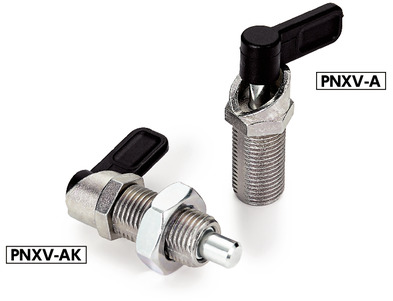

可根据产品符号选择锁定螺母的有无。
PNXV-A----无锁定螺母
PNXV-AK----带锁定螺母
