形状図
单位 : mm
| 型号 | 传感器的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | M1 | D | L | L1 | L2 | L3 | Lf min. | Lb | sw | sw1 | B | s | 适用线缆 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| POPS-10-12-DK-0.4-S-SN | ○ | M16 | 1.5 | M3 | 21 | 88 | 26 | 10 | 24 | 4 | 8 | 19 | 24 | 10 | 12 | USCA-M8-4-S-＊ | 177 | CAD | 请求报价 |
材质、表面处理
| POPS | |
|---|---|
| 主体 | SUS303 |
| 销 | SUS303 表面硬化处理 |
| 锁定螺母 | 相当于SUS304 |
| 磁铁 | 钕磁铁 |
| 传感器 | 尼龙6（亚光黑） |
| 线缆包覆 | 聚氨酯 |
| 传感器夹 | 聚缩醛（黑） |
| 活塞杆密封圈 | 聚氨酯 |
| 活塞油封/O型圈 | NBR |
特点
- 气压驱动的分度柱塞。可在机器装置的自动化及手动操作困难的场所使用。
- 有通过气压进行销的缩回及顶出两个动作的复动型、以及通过气压进行销的缩回或顶出其中一个动作的单动型两个种类。可根据产品符号选择。
| 产品符号 | 气压式 | 销缩回 | 销顶出 |
|---|---|---|---|
| POPS-DK | 复动型 | 气压 | 气压 |
| POPS-AK | 单动型 | 内部弹簧的力 | 气压 |
| POPS-EK | 单动型 | 气压 | 内部弹簧的力 |
- 一般情况下，POPS-AK的销处于缩回状态，POPS-EK的销处于顶出状态。
-
可根据产品符号选择有无传感器。
POPS-＊＊----无传感器
POPS-＊＊-0.4-S-SN----带传感器
通过安装传感器，可以电气方式监视销的状态。强化了安全，实现了自动化，更节省人力。
- 可以使用磁性2点传感器检测缩回、顶出两种状态。
- 当传感器检测到设定的＊1销位置，则LED点亮。可以通过两个LED确认销的缩回、顶出状态。
- 传感器支持IO-Link通信，可以根据通信信息确认销的状态。
- 所有产品均附带锁定螺母。
- 除了分度柱塞主体和锁定螺母，带传感器型还附带传感器夹、六角扳手。
＊1： 详细设置方法请参阅使用说明书。
传感器的电气规格
| 输出方式 | PNP、 NO输出 |
| 电源电压 | DC12-30V |
| 负荷电流 | 100mA以下 |
| 连接器 | M8 A线 4极 公 |
| IP保护等级 | IP67 |
| 消耗电流 | 15mA以下 |
| 内部电压下降 | 2.2V以下 |
| 触电保护等级 | Ⅲ |
| 使用温度范围 | -20℃～75℃ |
| 耐冲击性 | 30G、 11ms |
| 耐振动性 | 10Hz～55Hz、 1mm |
| EMC | 符合EN 60947-5-2 |
| 反接保护 | 有 |
| 短路保护 | 有 |
| 防振荡 | 有 |
| 认证 | CE标志 / IO-Link |
输入输出电路
连接器引脚排列

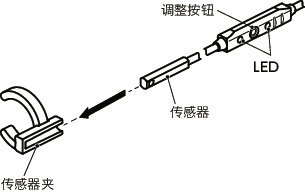

传感器安装
①从侧面将传感器插入传感器夹。
＊1： 还可通过IO-Link进行设置。
＊2： 详细设置方法请参阅使用说明书。

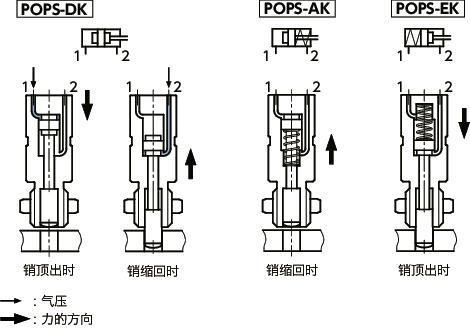

销承受的力
单位 : N
| 气压0.6MPa时的推力 | 内部弹簧的弹力 | ||||
|---|---|---|---|---|---|
| POPS-DK | POPS-AK | POPS-EK | |||
| 缩回时 | 顶出时 | 缩回时 | 顶出时 | 缩回时 | 顶出时 |
| 50 | 65 | 12 | 26 | 26 | 12 |
＊销的剪切载荷请垂询。
气压特性
| 工作压力 | 0.4MPa～0.6MPa |
| 使用温度 | -20℃～80℃ |
