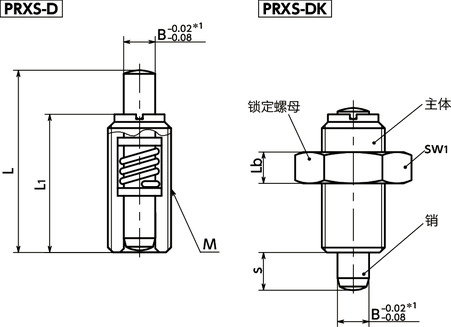

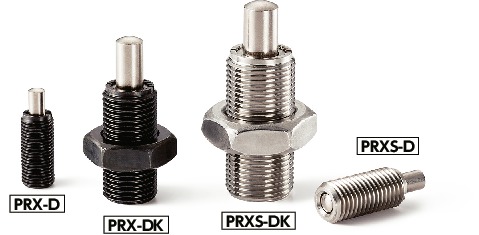

尺寸・CAD
单位 : mm
型号 | 锁定螺母的 有无 |
M(细牙) 螺纹公称直径 |
螺距 | L | L1 | Lb | sw1 | B | s | 载荷(N) min./max. |
质量 (g) |
销的剪切载荷 (N) |
CAD下载 | 请求报价 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PRXS-5-6-D | - | M10 | 1 | 29 | 22 | - | - | 5 | 6 | 7/18 | 11 | 1820 | CAD | 请求报价 |
PRXS-6-7-D | - | M12 | 1.5 | 35 | 26 | - | - | 6 | 7 | 8/21 | 18 | 2620 | CAD | 请求报价 |
PRXS-8-9-D | - | M16 | 1.5 | 48 | 34 | - | - | 8 | 9 | 11/32 | 43 | 4660 | CAD | 请求报价 |
PRXS-10-11-D | - | M20 | 1.5 | 57 | 43 | - | - | 10 | 11 | 18/43 | 88 | 7280 | CAD | 请求报价 |
PRXS-5-6-DK | ○ | M10 | 1 | 29 | 22 | 5 | 17 | 5 | 6 | 7/18 | 18 | 1820 | CAD | 请求报价 |
PRXS-6-7-DK | ○ | M12 | 1.5 | 35 | 26 | 6 | 18 | 6 | 7 | 8/21 | 32 | 2620 | CAD | 请求报价 |
PRXS-8-9-DK | ○ | M16 | 1.5 | 48 | 34 | 8 | 24 | 8 | 9 | 11/32 | 61 | 4660 | CAD | 请求报价 |
PRXS-10-11-DK | ○ | M20 | 1.5 | 57 | 43 | 10 | 30 | 10 | 11 | 18/43 | 108 | 7280 | CAD | 请求报价 |
材质、表面处理
PRXS-D | PRXS-DK | |
---|---|---|
主体 | SUS303 | SUS303 |
销 | SUS303 镀镍 |
SUS303 镀镍 |
弹簧 | SUS301 | SUS301 |
锁定螺母 | - | SUS303 |
特点

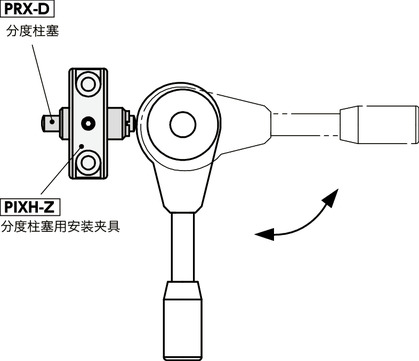

- 推压型分度柱塞。
- 销通常收纳在主体中。按住销的上部时,销从主体伸出。松开销的上部后,在内置弹簧力的作用下销被收纳在主体中。
- 销已经过镀镍处理。前端部和上部的耐磨损性优良。使用机械对销的上部进行操作时也适用。
- 可根据型号的末尾符号选择锁定螺母的有无。
末尾符号 | 锁定螺母 |
---|---|
D | 无*1 |
DK | 有 |
*1:请使用防松件服务。(⇒防松服务 )
